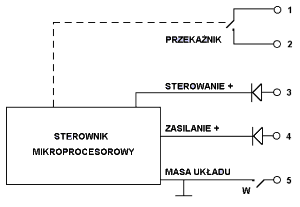

Elektroniczny zamek szyfrowy STER03 - Instrukcja obsługi SPIS TREŚCI 1. Przeznaczenie 2. Ustawianie kodu 3. Sposób podłączenia 1. PRZEZNACZENIE Zamek umożliwia otwieranie drzwi wyposażonych w zaczep elektromagnetyczny poprzez wciśnięcie właściwego kodu przyciskiem dzwonkowym (lub innym dodatkowym przyciskiem). Układ rozróżnia długie i krótkie naciśnięcia. Dowolną kombinację znaków (długich i krótkich naciśnięć) ustawia użytkownik przełącznikami dostępnymi przez otwór w obudowie. Można ustawić dowolny kod o maksymalnej długości 8 znaków. 2. USTAWIANIE KODU Zestaw przełączników: Znaczenie przełączników: 1 - pierwszy nadany znak: do góry - długi, na dół - krótki (...) 8 - ósmy nadany znak: do góry -długi, na dół -krótki 9 - służy do ustawiania długości kodu Np. chcąc ustawić kod długości 3 znaków należy nastawić przełącznik 9 w pozycji przeciwnej niż przełącznik 3, oraz wszystkie przełączniki powyżej 3 (czyli 4,5,6,7,8) w pozycji zgodnej z przełącznikiem 9. Chcąc ustawić kod o maksymalnej długości czyli 8 znaków należy przełącznik 9 ustawić w przeciwnej Pozycji niż przełącznik 8, (fabrycznie ustawiony jest kod długi-krótki-długi). 10 - tryb pracy zamka: na dół - normalny do góry - z blokadą Po trzech kolejnych nieudanych próbach otwarcia zamku z powodu podania niewłaściwego kodu zamek blokuje się na czas ok. 30 sekund i przestaje reagować na jakiekolwiek sygnały. 11 - dioda sygnalizacyjna Zapala się podczas: otwierania drzwi, przyjmowania kodu (naciskania na przycisk), zablokowania się zamka (tylko w trybie pracy z blokadą), błyska co 3 sek. w stanie czuwania, wyświetla aktualnie ustawiony na przełącznikach kod po włączeniu zasilania wyłącznikiem oraz po otwarciu drzwi. 3. SPOSÓB PODŁĄCZENIA Schemat ideowy zamka szyfrowego 1, 2< - styki przekaźnika / do otwierania elektro-zaczepu 3 - wejście napięcia sterującego 5-15V przemienne lub stałe /pobierane z przycisku dzwonkowego 4 - wejście napięcia zasilającego 8 - 15V stałe lub przemienne 5 - "masa" (przewód wspólny) napięcia zasilającego i sterującego (Uwaga: w przypadku zasilania napięciem stałym W - wyłącznik zasilania Powrót do opisu zamka szyfrowego
