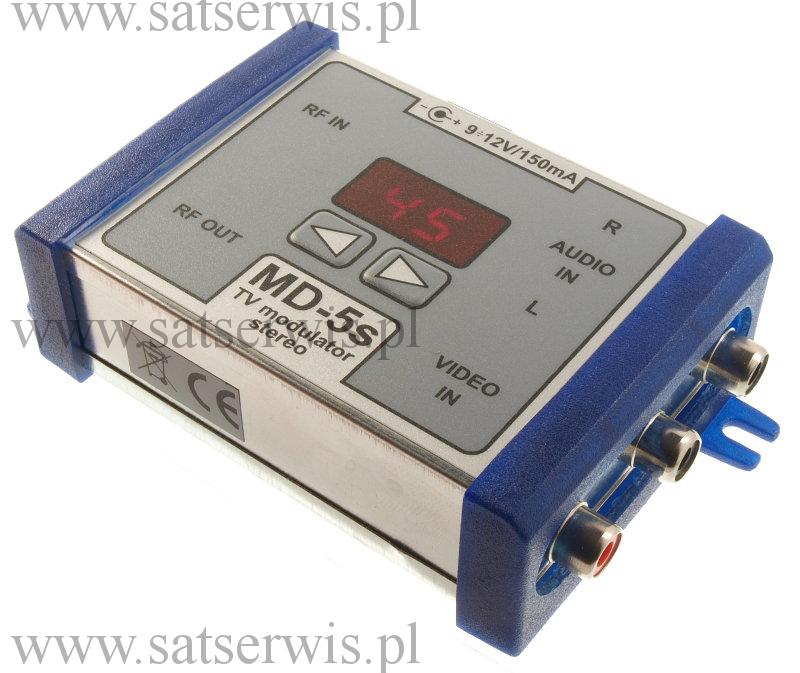

modulator cyfrowy stereo MD5s
kliknij aby powiększyć
kliknij aby powiększyć
Modulator przeznaczony jest do rozprowadzenia poprzez instalację antenową sygnałów stereofonicznych audio oraz video pochodzących z różnych źródeł np. odbiorniki satelitarne, kamery, odtwarzacze DVD; zmodulowany sygnał z tego urządzenia może być odbierany przez każdy standardowy odbiornik telewizyjny przez gniazdo antenowe, na wybranym przez użytkownika kanale (w paśmie 1-12/S/UHF) pod warunkiem, że kanał ten nie jest już zajęty zaś sygnał stereo dla foni pod warunkiem odbiornika tv stereofonicznego z kodekiem A2 (praktycznie wszystkie telewizory stereofoniczne)
sygnał z modulatora możemy sumować w prosty sposób z innymi sygnałami antenowymi za pomocą rozdzielaczy indukcyjnych (np.F3 do sumowania sygnału Sat, DVD i z anten naziemnych)
Dane techniczne:
modulator cyfrowy dwuwstęgowy z układem filtru harmonicznych z pasma 21-60;
zakres częstotliwości wyjściowej: kanały 1-12, S1-S38 i 21-60;
manualny wybór pomiędzy rastrem kanałowym CCIR lub OIRT;
poziom wyjściowy 78 dBuV;
fonia stereo lub 2 kanały mono programowo ustawiana na podnośnych 5,5MHz i 5,74MHz;
generator testu sygnału;
pasywne przejście dla sygnału antenowego-RF;
gniazda typu F dla sygnału antenowego;
gniazda RCA dla sygnałów wejściowych video-audio;
(możliwość zamówienia gniazd typu BNC lub F już od 10szt);
zasilanie 9V DC/150mA;
załączany do pracy sygnałem video na wejściu;
przy pracy ciągłej następuje automatyczne wygaszenie wyświetlacza;

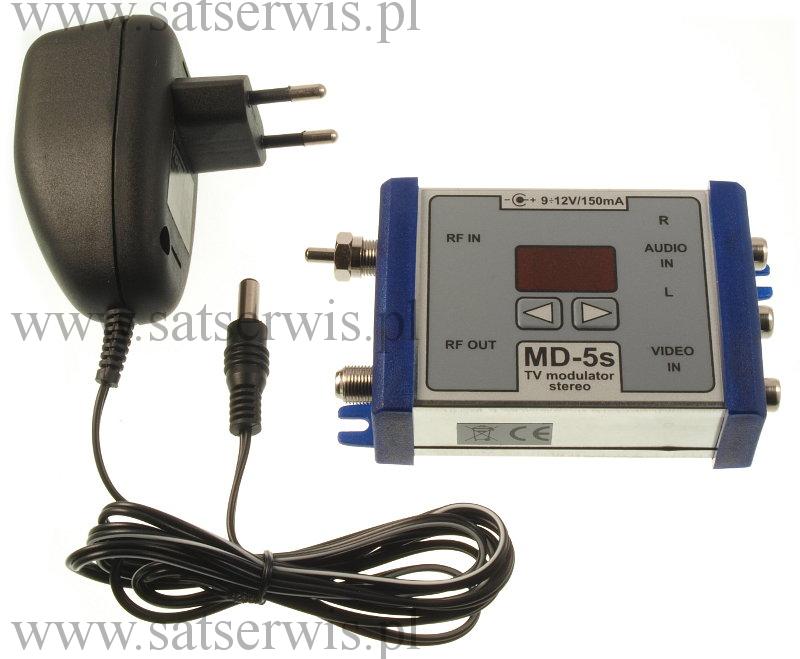

opakowanie fabryczne dostarczone przez nas zawiera modulator, zasilacz ZS9/150 oraz instrukcję obsługi z kartą gwarancyjną;
Przykładowy schemat instalacji
produkt polski- producent SatSerwis
Instrukcja obsługi  254kB
