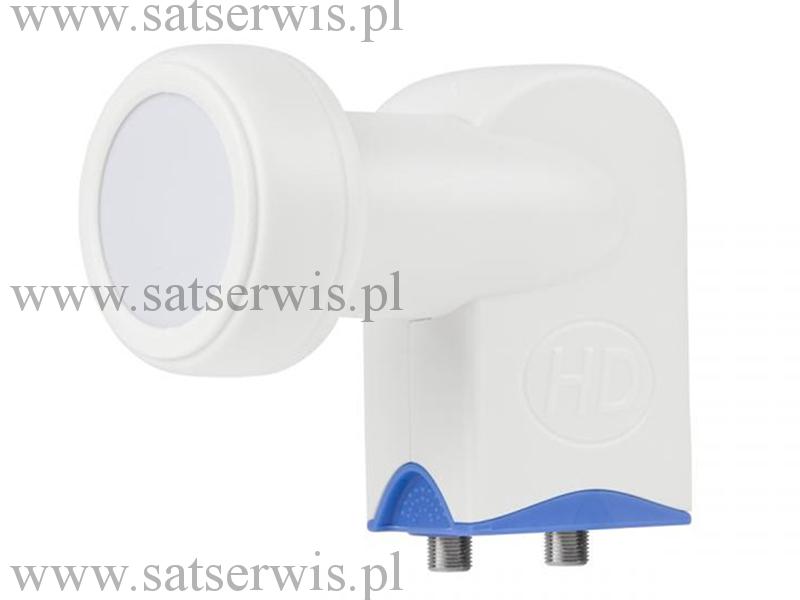

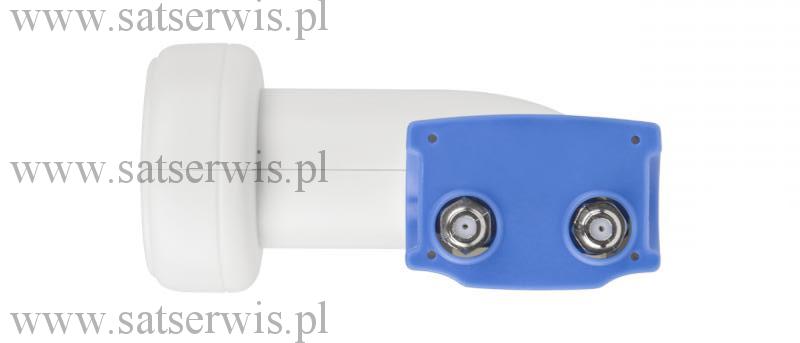

konwerter twin Cabletech
kliknij aby powiększyć
kliknij aby powiększyć
Konwerter pełno-zakresowy (fullband) w wersji TWIN Cabletech - umożliwia odbiór przekazów satelitarnych w dwóch niezależnych pkt - montowany w ognisku anteny satelitarnej dokonuje przemiany sygnału satelitarnego na niższą częstotliwość dostosowując go do możliwości odbiorczych tunerów TV-SAT. Pozwala na odbiór programów satelitarnych nadawanych z polaryzacją poziomą (H) i pionową (V) -wybór polaryzacji następuje przez podanie napięcia zasilającego z odbiornika sat odpowiednio 18V DC lub 14V DC. Umożliwia również odbiór w zakresie dwóch pasm częstotliwości - pasmo dolne 10,7 - 11,7GHz i pasmo górne 11,7 - 12,75GHz (wybór pasma górnego następuje przez wysłanie sygnału z odbiornika sat o częstotliwości 22kHz i amplitudzie 0,6V). Konwerter dostosowany do odbiorników analogowych i cyfrowych FTA i CI w tym nbox recorder Telewizji Nowej Generacji oraz sprzęt HD Cyfry+ i Polsatu Cyfrowego.
przykładowy schemat z zastosowaniem konwertera Twin
Dane techniczne: ilość wyjść: 2x gniazdo typu F; częstotliwość wejściowa: 10,7-11,7GHz/11,7-12,75GHz; częstotliwość heterodyny: 9,75GHz/10,6GHz; częstotliwość wyjściowa: dolne pasmo 950-1950MHz; częstotliwość wyjściowa: górne pasmo 1100-2150MHz; przełączanie polaryzacji progiem napięcia 14V/18V; przełączenie pomiędzy pasmami: ton 22kHz; współczynnik szumów: 0,2dB; stab.heterodyny: 0,5%; średnica uchwytu mocującego: 40mm;
Dodatkowe informacje dotyczące konwerterów i ich parametrów tutaj
