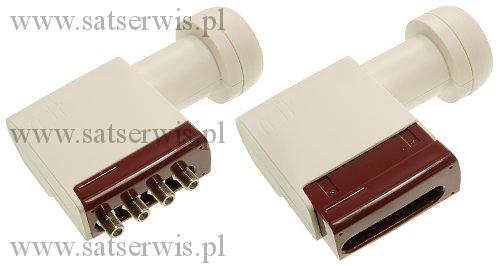

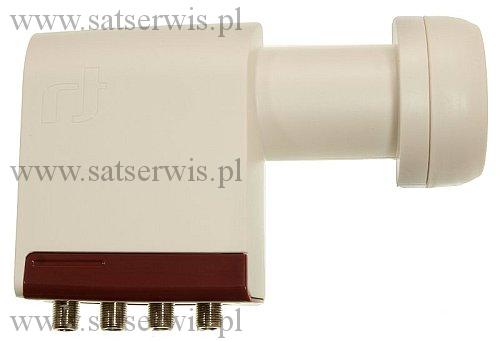

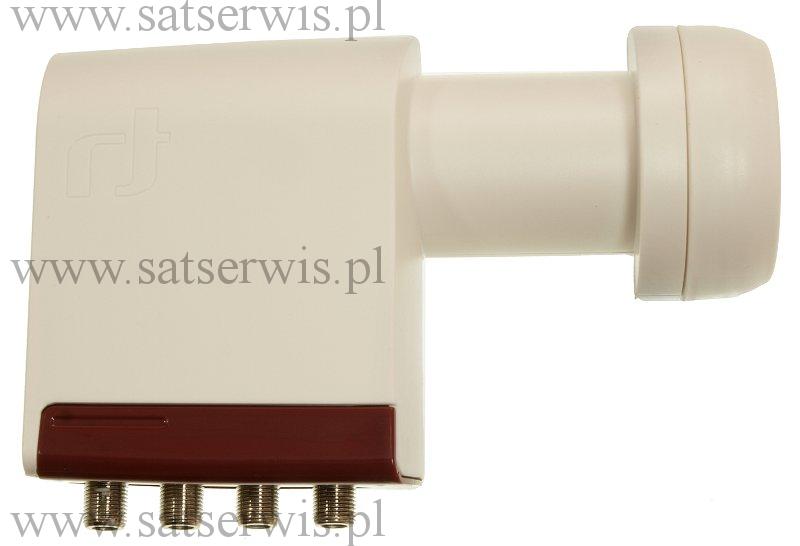

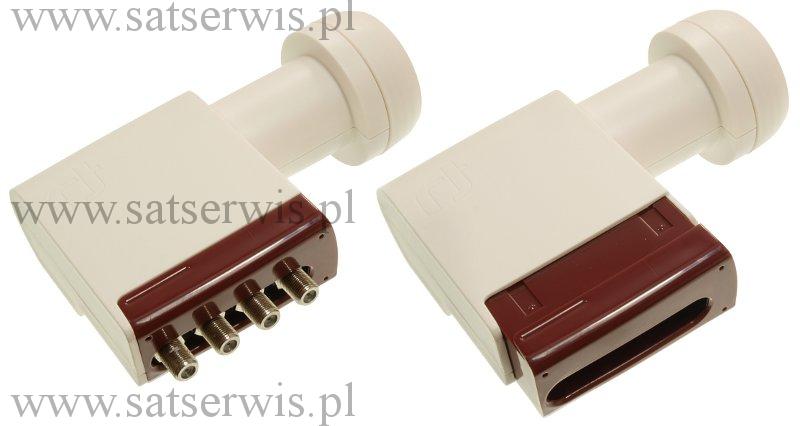

konwerter quad Inverto IDL40QDL
kliknij aby powiększyć
kliknij aby powiększyć
kliknij aby powiększyć
Konwerter Inverto model IDL40QDL typu quad (cztery konwertery w jednej obudowie) dający w efekcie możliwość niezależnego odbioru na czterech odbiornikach satelitarnych z jednego satelity - montowany w ognisku anteny satelitarnej dokonuje przemiany sygnału satelitarnego na niższą częstotliwość dostosowując go do możliwości odbiorczych tunerów TV-SAT. Pozwala na odbiór programów satelitarnych nadawanych z polaryzacją poziomą (H) i pionową (V) -wybór polaryzacji następuje przez podanie napięcia zasilającego z odbiornika sat odpowiednio 18V DC lub 14V DC.
Umożliwia również odbiór w zakresie dwóch pasm częstotliwości - pasmo dolne 10,7 - 11,7GHz i pasmo górne 11,7 - 12,75GHz (wybór pasma górnego następuje przez wysłanie sygnału z odbiornika sat o częstotliwości 22kHz i amplitudzie 0,6V).
Konwerter dostosowany do odbiorników analogowych i cyfrowych FTA i CI w tym nbox recorder Telewizji Nowej Generacji oraz sprzęt HD Cyfry+ i Polsatu Cyfrowego.
Dane techniczne:
ilość wyjść: 4x gniazdo typu F;
częstotliwość wejściowa: 10,7-11,8GHz/11,7-12,75GHz;
częstotliwość heterodyny: 9,75GHz/10,6GHz;
częstotliwość wyjściowa: dolne pasmo 950-1950MHz;
częstotliwość wyjściowa: górne pasmo 1100-2150MHz;
przełączanie polaryzacji progiem napięcia 14V/18V;
przełączenie pomiędzy pasmami: ton 22kHz;
współczynnik szumów: 0,3dB;
wzmocnienie: 54dB;
stab.heterodyny: 0,5%;
max. pobór prądu: 125mA;
średnica uchwytu mocującego: 40mm;
wymiary: 110/155/50;
waga: 300g;
Dodatkowe informacje dotyczące konwerterów i ich parametrów tutaj
przykładowy schemat z zastosowaniem konwertera Quad
