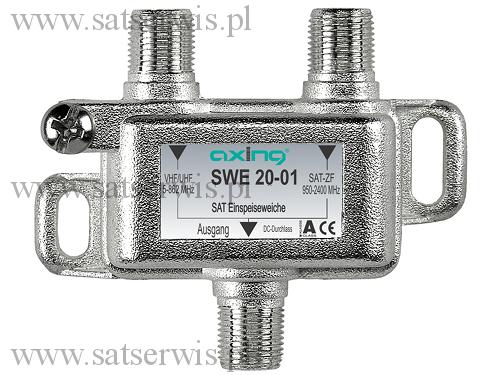

zwrotnica SWE 20-01

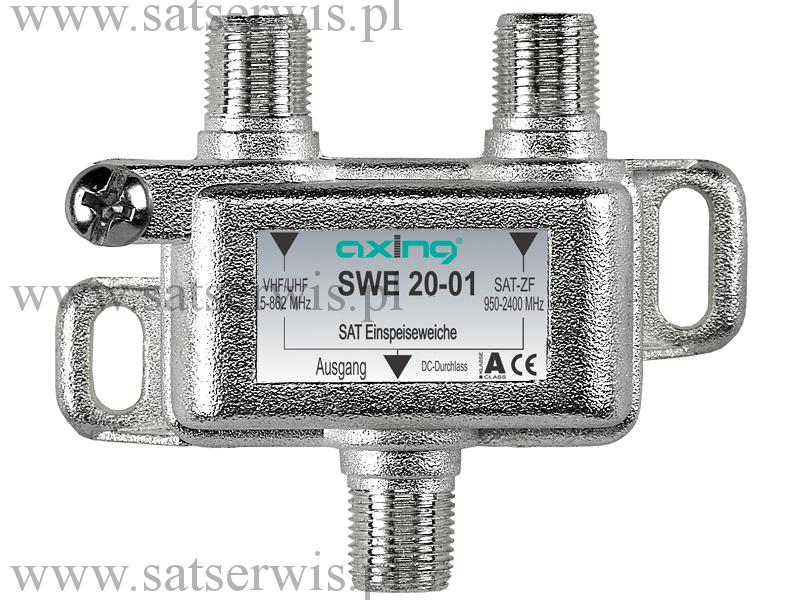

kliknij aby powiększyć
Sumator umożliwia łączenie sygnałów telewizji naziemnej z sygnałami sat i przesyłanie ich jednym przewodem koncentrycznym do pkt odbioru;do rozdziału tak zsumowanego sygnału na radiowy, telewizyjny i satelitarny potrzebne jest gniazdo typu GARSAT
schemat z zastosowaniem zwrotnicy SWE2-01
Dane Techniczne:
model: AXING SWE 20-01;
dedykowana do konwerterów poczwórnych (QUAD);
ilość wyjść 1 - gniazdo typu F;
ilość wejść 2 - gniazda typu F;
częstotliwość wejścia RTV: 5-862MHz;
częstotliwość wejścia TV-SAT: 950-2400MHz;
tłumienie dla RTV 2,5dB;
tłumienie dla SAT 2,5dB;
tłumienie pomiędzy wejściami > 22dB;
do zastosowania wewnętrznego;
przejście stałoprądowe dla wejścia SAT;
