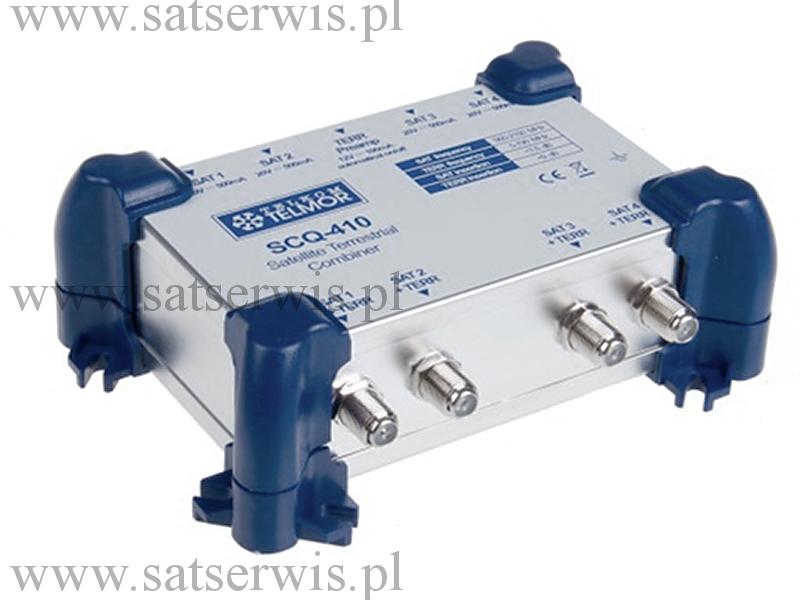

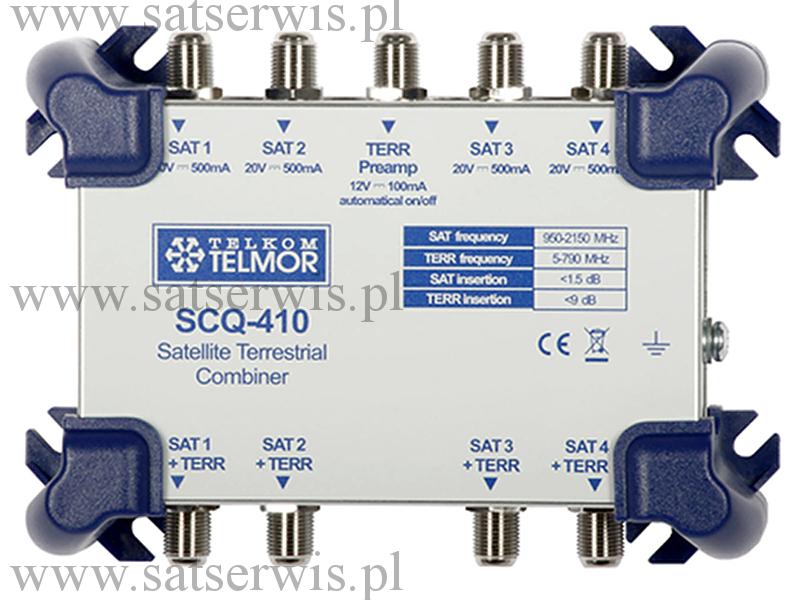

zwrotnica Telmor RTV/SAT SCQ-410
kliknij aby powiększyć
kliknij aby powiększyć
Sumator / zwrotnica Telmor SCQ-410 dla sygnałów RTV (DAB/DVB-T) oraz SAT. Umożliwia przesłanie zsumowanego sygnału za pośrednictwem jednego kabla koncentrycznego do miejsca odbioru: tunera SAT i odbiornika TV. Cztery wejścia SAT oraz wejście TERR umożliwiają zsumowanie do czterech sygnałów SAT + TV (z jednej lub więcej anten DVB-T - zwrotnica), z niezależnych anten satelitarnych bądź dwóch konwerterów typu MONOBLOCK lub jednego konwertera QUAD.
Na wyjściu urządzenia otrzymujemy 1-4 niezależne tory sygnałów SAT+TV, które podłączamy do 1-4 gniazd abonenckich, rozdzielających je na osobne sygnały do odbiornika TV i tunera satelitarnego. Podłączenie tunera DVB-S na którekolwiek wyjście przekaże napięcie zasilania dalej do konwertera. Spowoduje to również wysłanie napięcia zasilania do anteny naziemnej (poprzez stabilizator napięcia 12VDC). Jeżeli antena DVB-T jest bierna, zostanie załączone zabezpieczenie przeciwzwarciowe.
Sumator SCQ-410 jest przewidziany tylko do pracy wewnątrz pomieszczeń.
Dane techniczne:
model: Telmor SCQ-410;
możliwość podłączenia różnych rodzajów konwerterów SAT (SINGLE, MONOBLOCK, QUAD)
przepuszcza sygnały DiSEqC
wyposażony w uchwyty mocujące
zakres częstotliwości pracy: TERR: 5-790Mhz; SAT: 950-2150Mhz;
liczba wejść: 5x (1x TV, 4x SAT);
liczba wyjść: 4x (TV+SAT);
możliwość zasilania przedwzmacniaczy antenowych – automatyczne wykrywanie przedwzmacniacza
podłączenie: gniazda typu F;
tłumienie wtrąceniowe (przelotu): dla TERR: ≤9dB dla SAT: ≤1,5dB;
maksymalny prąd przenoszenia (zasilanie konwertera): 500mA;
impedancja charakterystyczna: 75Ohm;
temperatura pracy: +5…..+45 st.C.;
napięcie/prąd zasilania: 12V/60mA;
wymiary: 120/78mm;
