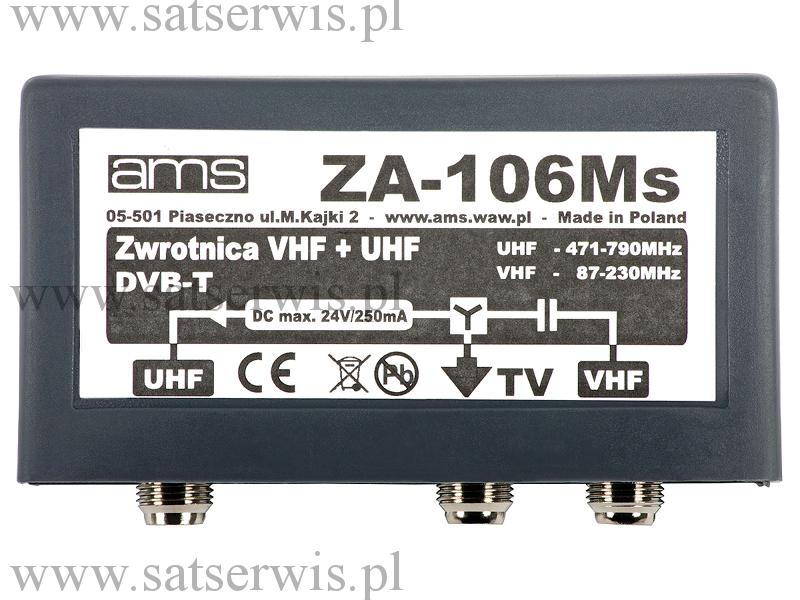

Zwrotnica ZA-106
kliknij aby powiększyć
kliknij aby powiększyć

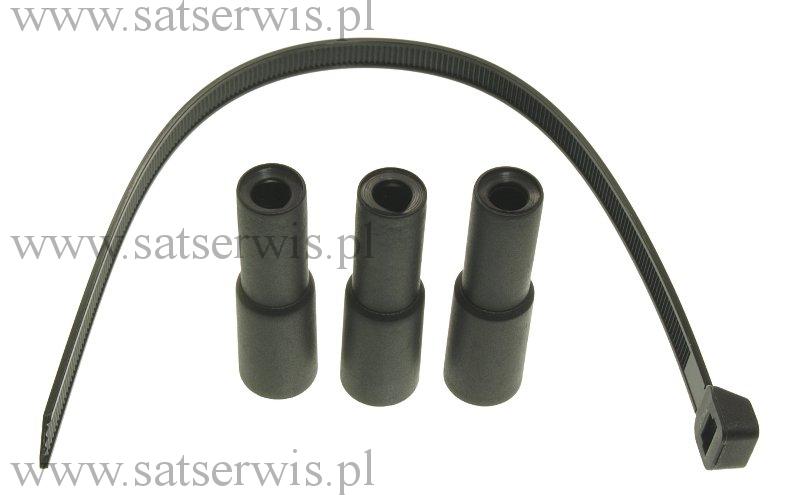

ZA-106Ms przystosowana jest do pracy w otwartej przestrzeni, montowana jest do masztu za pomocą opaski zaciskowej w ten sposób aby przewody koncentryczne podłączone do zwrotnicy wchodziły z dołu. Masztowa zwrotnica sumująca sygnały z dwóch anten pracujących w różnych pasmach TV naziemnej (FM/VHF + UHF). ZA-106Ms umożliwia przesłanie składowej stałej do zasilenia wzmacniacza montowanego w puszce anteny (możliwe jest zasilanie tylko gałęzi UHF). ZA-106Ms posiada dodatkowy filtr ograniczający pasmo powyżej 790 MHz - filtr LTE.
Dane techniczne:
ilość wejść / wyjść: 2 / 1;
wejściowe zakresy częstotliwości (pasmo FM/VHF): 87-230 MHz;
wejściowe zakresy częstotliwości (pasmo UHF): 471- 862 MHz;
tłumienie przepustowe: (FM/VHF) 1dB, (UHF) 1dB;
separacja wejść: > 35dB;
filtr LTE: tak;
R wej. i wyj.: 75 Om;
przejście składowej stałej: Umax.24V, Imax: 250mA (tylko w gałęzi UHF);
produkt polski - AMS;
