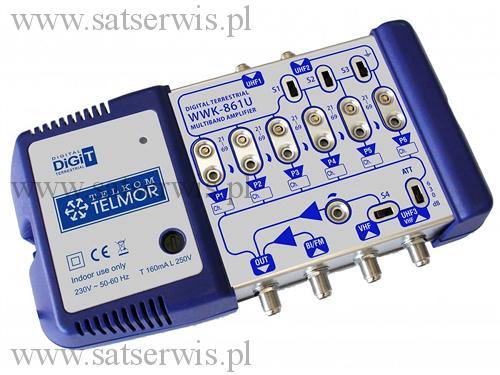

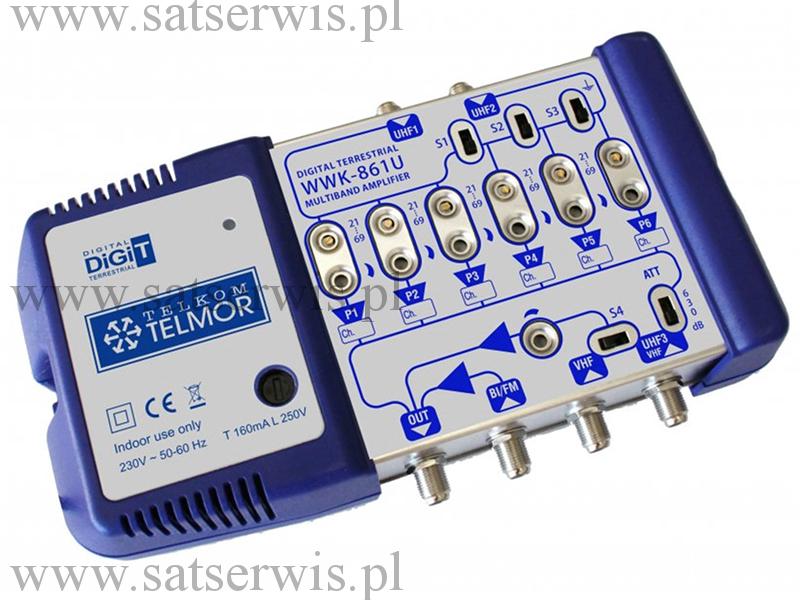

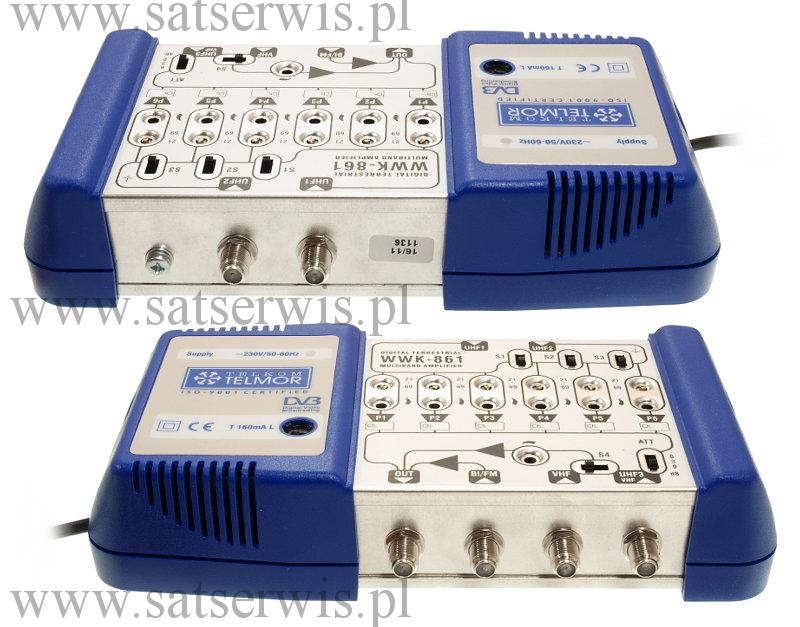

Wzmacniacz DVB-T WWK-861 Telkom-Telmor strojony
Wzmacniacz wielozakresowy selektywnie strojony WWK−861 idealny do wykorzystania w instalacjach antenowych RTV - w domkach jednorodzinnych, motelach, pensjonatach, ośrodkach wczasowych, itp.
Trzy wejścia pasma UHF umożliwiające selektywne wzmocnienie do 6 sygnałów, 1 wejście UHF pasmowe, 1 wejście VHF oraz 1 wejście FM. Umożliwia niezależne wzmocnienie 6 sygnałów pasma UHF, sygnałów pasma VHF oraz radiowych z zakresu FM. Automatyczne wykrywanie obecności przedwzmacniaczy antenowych dołączonych do wejść UHF1, UHF2 i UHF3. Przystosowany do transmisji cyfrowej telewizji naziemnej, łatwa adaptacja w przypadku uruchomienia nowych stacji TV lub zmiany kanałów nadawania. Rozwiązania konstrukcyjne jakie zastosowano we wzmacniaczu pozwalają na stosowanie go w każdych warunkach odbioru występujących u użytkownika; wzmacniacz łączy funkcje zwrotnicy oraz selektywnego wzmocnienia sygnałów wyjściowych co w praktyce oznacza to, że niezależnie od układu kanałów, kierunków odbioru oraz poziomów sygnałów, instalacja RTV z tym wzmacniaczem nie wymaga dodatkowych elementów takich jak: zwrotnica antenowa, sumator czy filtr kanałowy.
Sygnały TV z zakresu UHF, doprowadzone do dwóch wejść antenowych UHF1 i UHF2, kierowane są do zespołu przełączników umieszczonych na płycie czołowej. Przełączniki te przyporządkowują do poszczególnych wejść antenowych różne liczby torów kanałowych, a więc praktycznie liczby odbieranych programów TV. Podczas uruchamiania, filtry stroią się na częstotliwości pożądanego kanału (k.21 - k.69), zaś regulatorem wzmocnienia ustawia się poziom sygnału.
Wejście UHF3 jest wejściem uniwersalnym, do którego można podłączyć: - antenę IV i V pasma
- antenę III, IV i V pasma (wejście VHF zostaje odłączone, wejście UHF3 staje się wejściem szerokopasmowym VHF+UHF)
- urządzenia dodatkowe (kamera z modulatorem, odbiornik satelitarny, itp.)
Zastosowanie:
Rozwiązania konstrukcyjne jakie zastosowano we wzmacniaczu WWK-860 pozwalają na stosowanie go w każdych warunkach odbioru występujących u użytkownika; wzmacniacz łączy funkcje zwrotnicy oraz selektywnego wzmocnienia sygnałów wyjściowych; oznacza to, że niezależnie od układu kanałów, kierunków odbioru oraz poziomów sygnałów, instalacja RTV z tym wzmacniaczem nie wymaga dodatkowych elementów takich jak: zwrotnica antenowa, sumator czy filtr kanałowy.
Sygnały TV z zakresu UHF, doprowadzone do dwóch wejść antenowych UHF1 i UHF2, kierowane są do zespołu przełączników umieszczonych na płycie czołowej. Przełączniki te przyporządkowują do poszczególnych wejść antenowych różne liczby torów kanałowych, a więc praktycznie liczby odbieranych programów TV. Podczas uruchamiania, filtry stroi się na częstotliwości pożądanego kanału (k.21 - k.69), zaś regulatorem wzmocnienia ustawia się poziom sygnału.
Wejście UHF3 jest wejściem uniwersalnym, do którego można podłączyć:
- antenę IV i V pasma, lub
- antenę III, IV i V pasma (wejście VHF zostaje odłączone, wejście UHF3 staje się wejściem szerokopasmowym VHF+UHF), lub
- urządzenia dodatkowe (kamera z modulatorem, odbiornik satelitarny, itp.).

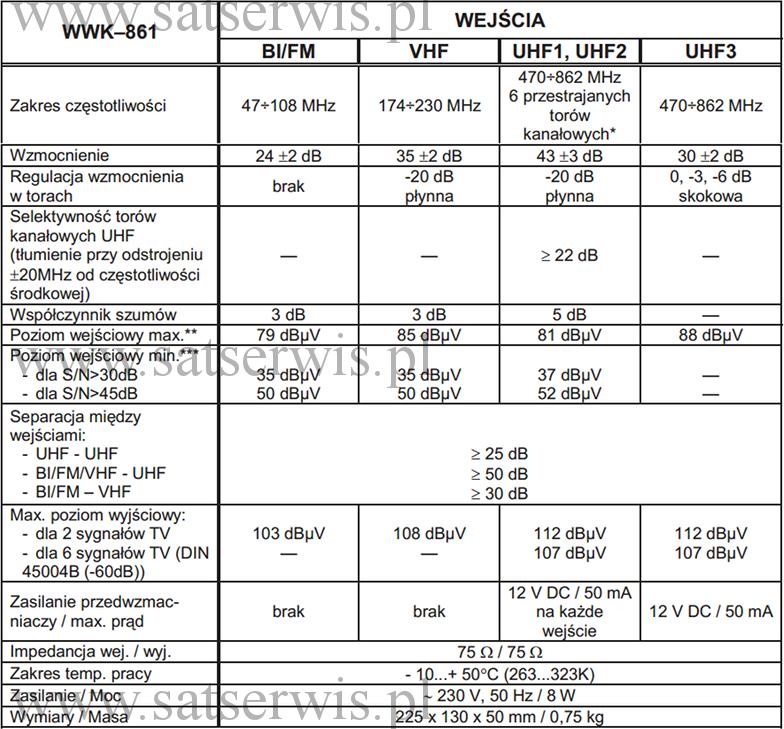

Dane techniczne:
wejścia: FM; VHF; UHF1; UHF2; UHF3;
zakres częstotliwości: FM (47÷108 MHz); VHF (174÷230 MHz); UHF (470÷862 MHz);
wzmocnienie: FM -24 ±2 dB; VHF 35 ±2 dB; UHF 42 ±3 dB;
regulacja wzmocnienia: -20 dB płynna;
współczynnik szumów 3 dB;
max. poziom wyjściowy: - 112 112 dBuV;
impedancja wej./wyj. 75 Ohm /75 Ohm;
temperaturowy zakres pracy: -10...+50°C;
zasilanie / moc 230 V AC, 50 Hz/8 W;
wymiary: 225x130x50 mm;
masa: 0,75 kg;
produkt polski- producent Telmor
Instrukcja obsługi  238kB
