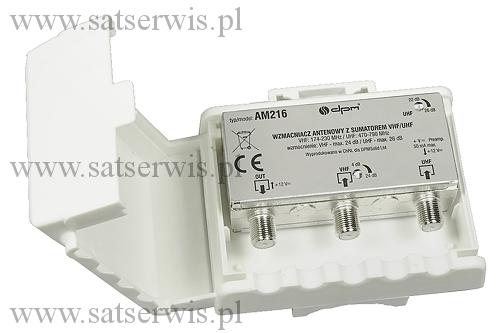

Wzmacniacz antenowy z sumatorem VHF/UHF AM216
kliknij aby powiększyć
AM216 jest zewnętrznym montowanym na maszcie, 2-wejściowym wzmacniaczem antenowym z sumatorem sygnału z pasm VHF i UHF. Odpowiedni do zbudowania zestawu antenowego do odbioru programów z multipleksów MUX1, MUX2, MUX3 i MUX8. Regulacja poziomu wzmocnienia oddzielnie dla pasma VHF i UHF. Zestaw zawiera opaskę zaciskową do montażu zwrotnicy na maszcie. Wzmacniacz wymaga zasilania za pośrednictwem przewodu antenowego podłączanego do wyjścia F (DC 12V 50mA).
Specyfikacja techniczna:
zwrotnica DPM AM216;
wejścia:
- 174-230MHz (VHF) x1;
- 470-790MHz (UHF) x1;
ilość wyjść x1;
bardzo prosty sposób podłączenia przewodów - gniazda F;
zakres częstotliwości:
VHF: 174-230 MHz;
UHF: 470-790 MHz;
kanały:
VHF: 6-12;
UHF: 21-60;
wzmocnienie regulowane: VHF: 4 - 24 dB, UHF: 22 - 26 dB;
możliwość włączenia/wyłączenia zasilania do przedwzmacniacza w antenie UHF (max.50mA)
(aby wyłączyć lub włączyć zasilanie należy zdjąć górną część metalowej obudowy, przy gnieździe UHF znajduje się mały, czarny przełącznik);
impedancja wejściowa/wyjściowa: 75 Ω;
zasilanie wzmacniacza: poprzez przewód antenowy (DC 12V/50mA);
- przy stosowaniu przedwzmacniacza należy zapewnić większy prąd, minimum 120mA;
w komplecie opaska zaciskowa;
