Gniazdo końcowe RTV-SAT+RJ45/11
kliknij aby powiększyć
kliknij aby powiększyć
kliknij aby powiększyć

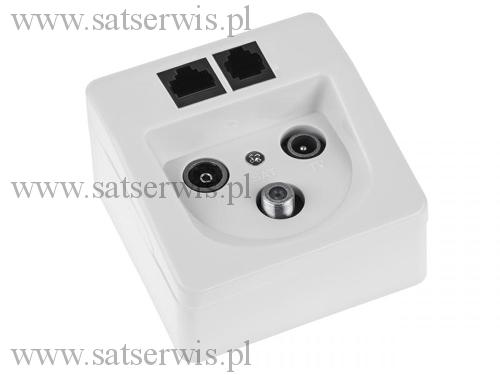

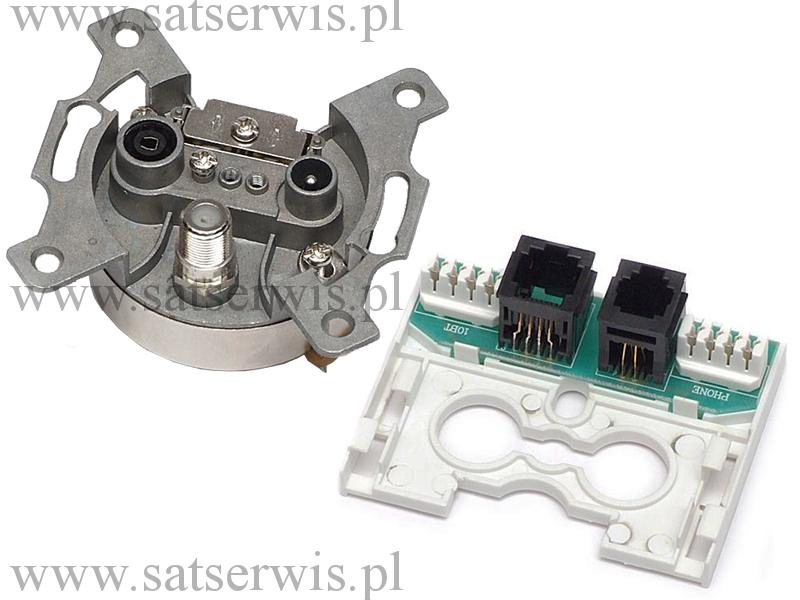

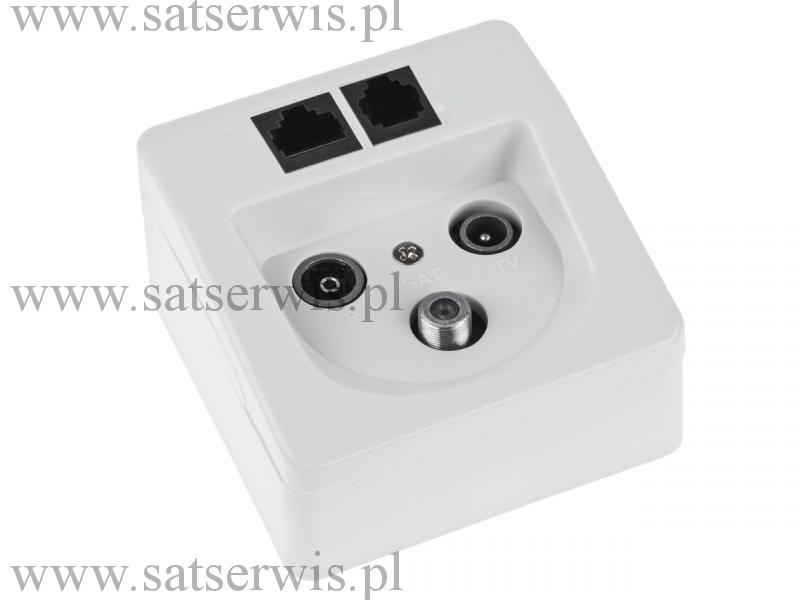

Gniazdo multimedialne DWS-401 końcowe RTV+SAT+RJ45+RJ11 integrujące systemy RTV-SAT z telefonem i siecią LAN. Gniazdo przeznaczone jest do instalacji telewizyjnej opartej na multiswitchu lub sumatorze satelitarnym, w której jednym przewodem przesyłany jest sygnał radiowy, telewizyjny i satelitarny. Gniazdko umożliwia poprawny podział tego sygnału. Dodatkowo zapewnia połączenie z siecią ethernet (podłączenie tylko 1,2,3,6 styku RJ45) i telefoniczną. Wtyk RJ11 (telefoniczny) można wykorzystać także w instalacji ze spliterem uprawnień. Gniazdo wykonane jest w wersji uniwersalnej - możliwy jest montaż natynkowy, a po odjęciu ramki podtynkowy w standardowej puszce 60mm.
Dane techniczne:
złącza: F, IEC męskie, IEC żeńskie, RJ45 i RJ11;
tłumienie w paśmie RTV: poniżej 2,5dB;
tłumieni w pasmie SAT: ponizej 3,0dB;
wszystkie piny w RJ11;
gniazdo RJ45 wyprowadzone do podłączenia tylko 1,2,3,6 styki;

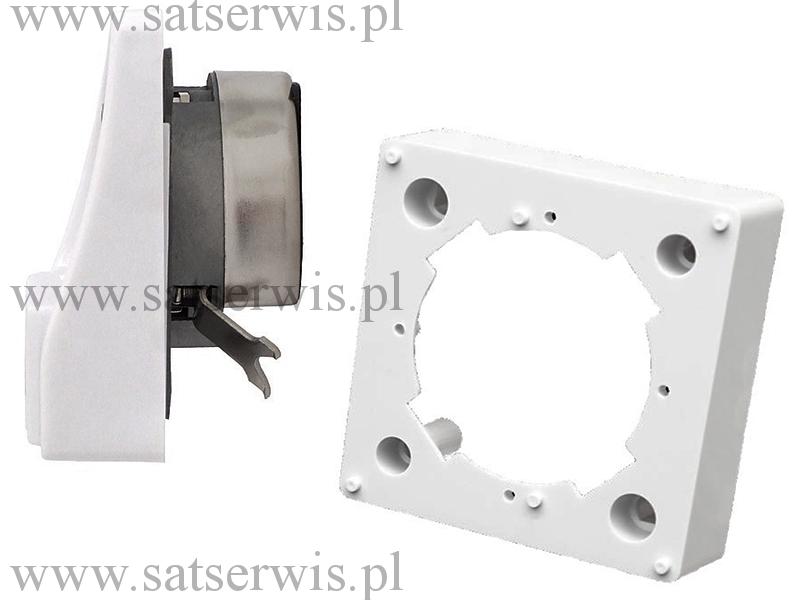

uniwersalny montaż nad/podtynkowy - po zdjęciu ramki natynkowej możliwość montażu podtynkowego dla puszek 60mm;
obudowa plastikowa;
kolor biały;
Uwaga:
należy pamiętać, że w gniazdku RJ-45 wykorzystujemy piny (patrząc od strony pinów – z góry) : 1,2,3,6. pozostałe nie są wykorzystywane.
