Gniazdo końcowe QFK02-IEC
kliknij aby powiększyć
kliknij aby powiększyć
Uniwersalne gniazdo końcowe RTV typu QFK02-IEC;
gniazdo posiada wyjścia R i TV typu IEC;
stosowane do systemów TV kablowej, instalacji zbiorczych i indywidualnych instalacji antenowych; możliwe jest również zastosowanie z cyfrowym sygnałem HD (brak blokady kanału zwrotnego);

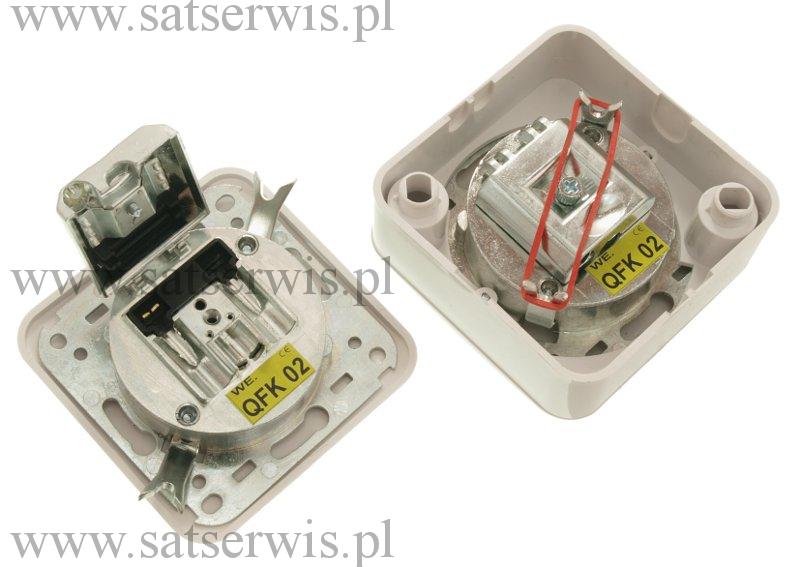

Gniazda abonenckie serii Q produkowane są w nowatorskich korpusach, w których zastosowano dwa autorskie rozwiązania patentowe w zakresie konstrukcji przyłącza wejściowego oraz wprowadzenia specjalnego noża do obrabiania przewodu instalacyjnego.
Dane techniczne:
tłumienie wejścia R dla 5-108MHz: 7,5dB;
tłumienie wejścia TV dla 5-862MHz: 2dB;
tłumienie separacji R-TV: min 40dB;
współczynnik skuteczności ekranowania: > 75 dB;
wejście: impedancja niesymetryczna 75Ω, styk nożowy, max. Ø żyły wewn. przewodu –1.1mm, opony –7mm;
wyjścia: impedancja niesymetryczna 75Ω, złącza wyjście R -gniazdo, wyjście TV- wtyk;
korpus gniazda: odlew stopu ZnAl pokryty galwanicznie Zn;

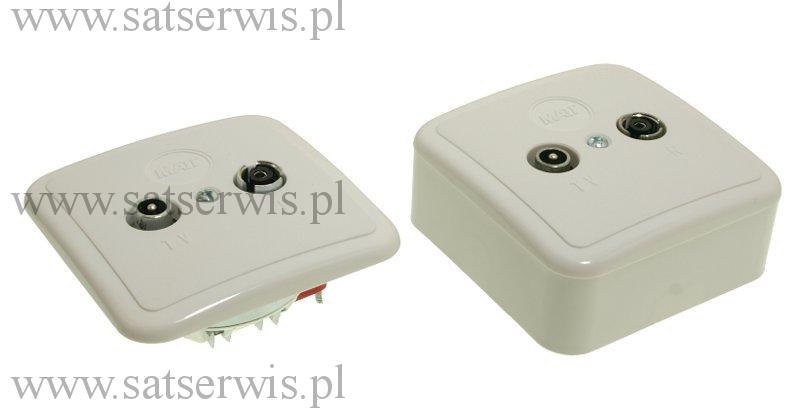

wykonania gniazda: wersja uniwersalna montaż natynkowy lub po zdjęciu ramki podtynkowy;
wymiary: montaż natynkowey: 75x75x32mm, montaż podtynkowy 75x75x27mm
produkt polski - producent Matt Łódź
