Przewód koncentryczny CS/R41
kliknij aby powiększyć
kliknij aby powiększyć
kliknij aby powiększyć

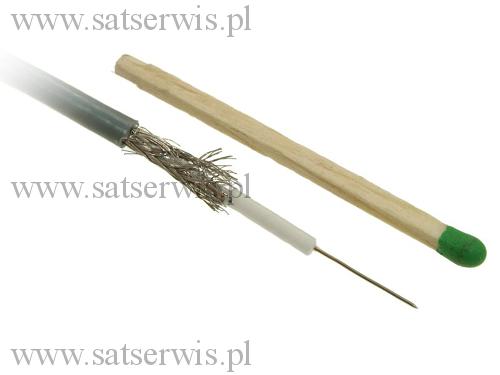

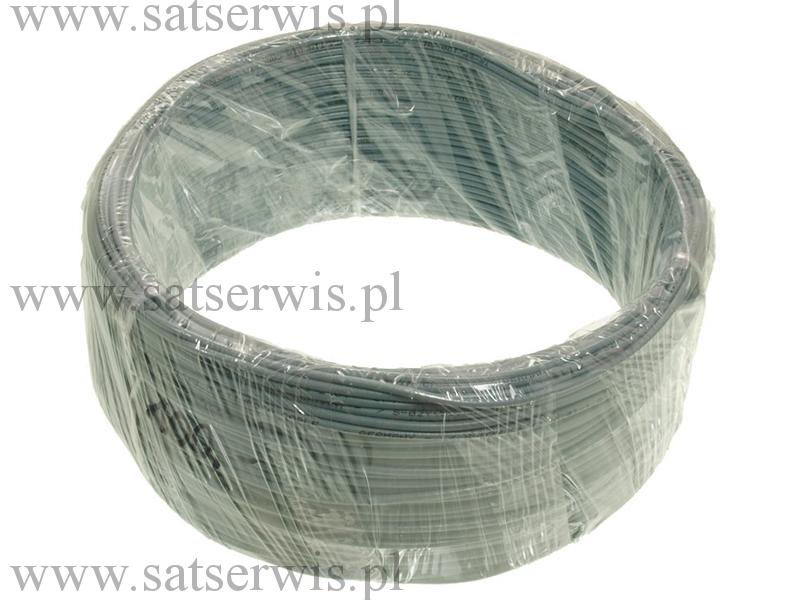

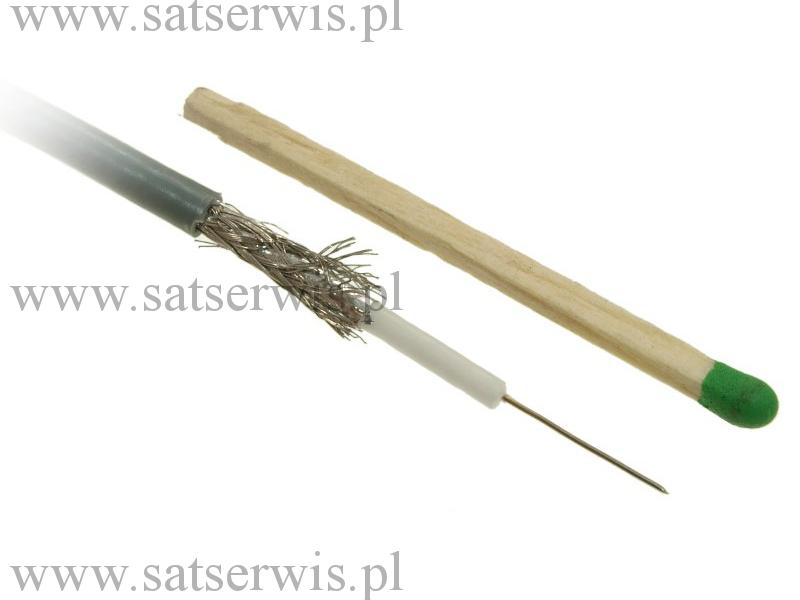

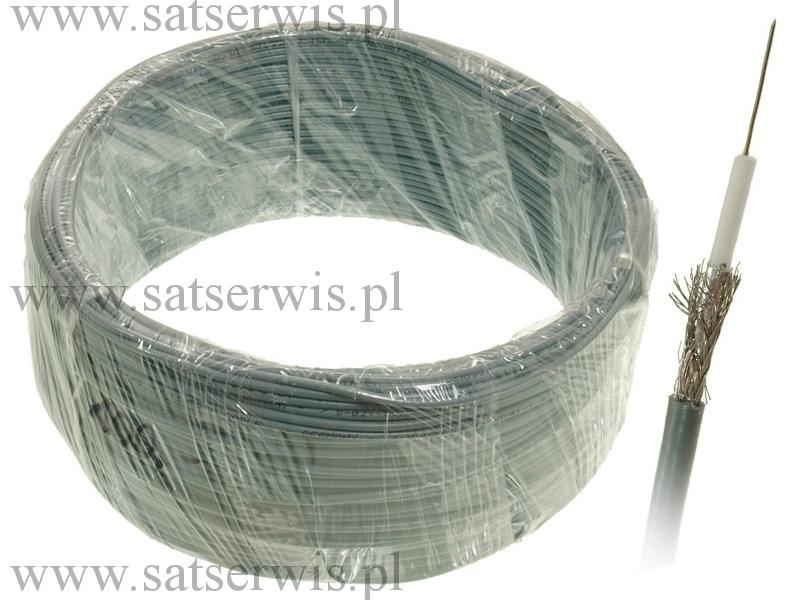

Przewód antenowy CS/R41 super cienki.
R-41 to miniaturowy przewód koncentryczny (współosiowy) wielkiej częstotliwości o impedancji falowej 75 Ohm z żyłą wewnętrzną miedzianą o średnicy 0,41mm oraz dielektrykiem wykonanym ze spienionego polietylenu, dzięki czemu przy bardzo małej średnicy zewnętrznej uzyskano bardzo niskie tłumienie.
Znakomicie sprawdza się on w instalacjach telewizji dozorowej, przemysłowej CCTV itp.
Można go również z powodzeniem stosować w instalacjach antenowych telewizji naziemnej DVB-T jak również satelitarnej SAT np. cztery sygnały równolegle z konwertera typu QUAD oraz wszędzie tam, gdzie istnieje konieczność użycia bardzo cienkiego kabla koncentrycznego 75 Ohm. Izolacja zewnętrzna z PVC w kolorze szarym. Ekran stanowi gęsty oplot z ocynowanych drutów miedzianych i folii Al/Pet, dzięki czemu uzyskano dobry współczynnik ekranowania w szerokim zakresie częstotliwości, powoduje to iż przewód R-41 jest wysokiej klasy produktem o dużej uniwersalności zastosowań.
Do tego przewodu polecamy odpowiednie złącza F oraz BNC dostępne na innych naszych aukcjach.
Dane techniczne:
średnica żyły wewnętrznej: 0,41mm
rdzeń miedziany bez domieszek: drut
dielektryk: spieniony PE 1,9mm
ekran: folia Al/Pet + gęsty oplot CuSn (90%)
średnica zewnętrzna: PVC 3,2mm
impedancja: 75 Ohm
skuteczność ekranowania (100-900MHz): >75dB
minimalny promień zagięcia: 30 mm
tłumienie dla odcinka 100mb:
przy 50 MHz - 11,7dB
przy 200 MHz - 22,3dB
przy 470 MHz - 33,2dB
przy 860 MHz - 45,1dB
przy 1000 MHz - 49,2dB
przy 1350 MHz - 59,2dB
przy 1750 MHz - 63,9dB
przy 2000 MHz - 69,8dB
do zarabiania kabla polecamy zaciskarkę HT-536T1, oraz zaciskane złącza F RG55;
