Przewód koncentryczny SAT50M/Tri
kliknij aby powiększyć
kliknij aby powiększyć

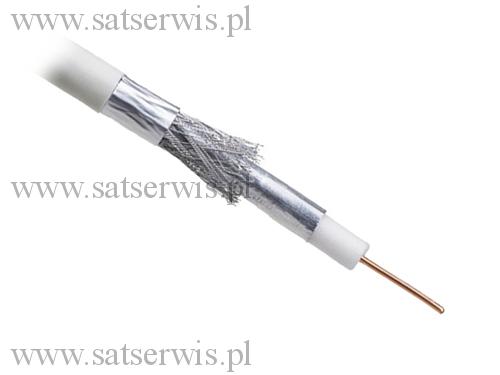

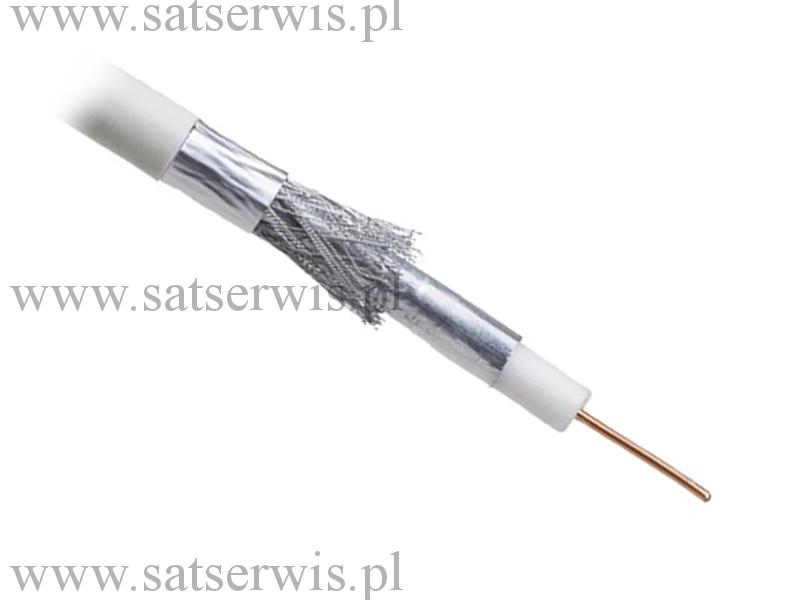

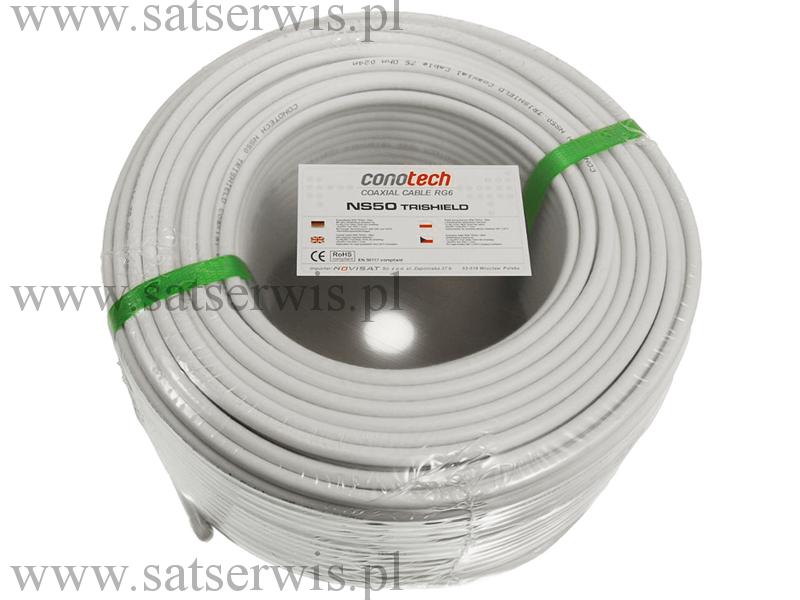

Wysokiej jakości przewód koncentryczny SAT50 Trieshield, potrójnie ekranowany kabel koncentryczny typu RG6 o żyle wewnętrznej wykonanej z drutu miedzianego. Izolacja polietylenowa spieniana fizycznie azotem (N), pokryta folią aluminium/PET, oplotem z drutów aluminiowych i kolejną folią aluminium/PET oraz powłoką polwinitową PVC. Przewód posiada nadruk z oznaczeniem długości od początku rolki i symbolu kabla.
Parametry techniczne:
żyła wewnętrzna o średnicy 0,80mm Cu
dielektryk spieniony fizycznie PE
ekran składa się z folii Al/PET, grubość 0.04
oplot - 64 żył x 0.12mm, drut Al
powłoka zewnętrzna biała 6.8mm, biały PVC
impedancja charakterystyczna 75 ± 3 Ohm
współczynnik skuteczności ekranowania:>= 85 dB
impedancja 75 ohm
Tłumienność dla odcinka 100mb:
przy 100MHz - 6,7dB
przy 200MHz - 11,2dB
przy 500MHz - 17,0dB
przy 862MHz - 24,3dB
przy 1000MHz - 26,4dB
przy 1350MHz - 29,8dB
Instrukcja obsługi  309kB
