Przewód Coax100 miedź
kliknij aby powiększyć

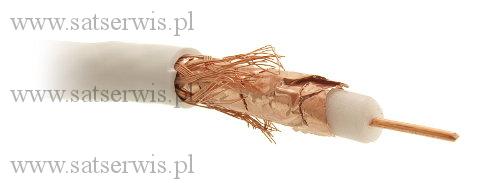

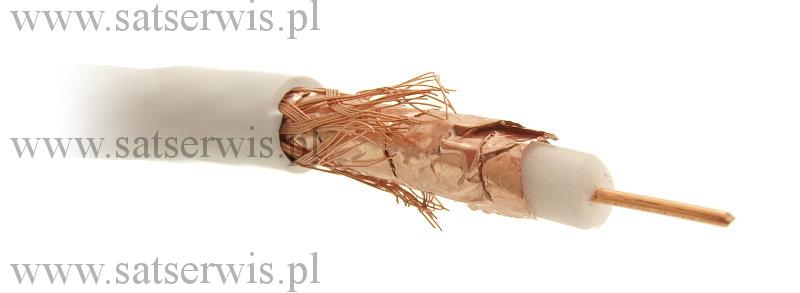

Coax 100 Cu ( YWDXpek 75-1,0/4,8 ) to uniwersalny kabel współosiowy 75 Ω z żyłą wewnętrzną miedzianą o średnicy 1,0 mm; ekran przewodu składa się z folii miedzianej i oplotu z drutów miedzianych; dielektryk wykonano ze spienionego polietylenu; powłoka zewnętrzna z białego PVC odpornego na działanie promieni UV; Coax 100 Cu jest przewodem koncentrycznym o dobrych parametrach elektrycznych i mechanicznych dedykowanym dla wymagających użytkowników , ceniących sobie miedzianą konstrukcję przewodów przy zachowaniu atrakcyjnej ceny zakupowej;
Dane techniczne:
żyła wewnętrzna: Cu 1,0mm;
dielektryk spieniony PE: 4,8mm;
ekran: folia Cu + oplot Cu 50%;
powłoka zewnętrzna: PVC 7,0mm;
waga: 4,4kg/100mb;
impedancja: 75 Ohm;
współczynnik skrócenia fali: 85(%);
pojemność jednostkowa: 53pF/m;
rezystancja dla prądu stałego - żyła wew./żyła zew. 24 Ohm/km;
skuteczność ekranowania ( 100 – 900 MHz ) > 80dB;
współczynnik tłumienności niedopasowanej 300 / 900 / 2150 MHz > 24 / >20 / >18 dB;
tłumienie (dB/100m)/częstotliwość(MHz) 4,5/50; 6,3/100; 8,9/200; 13,4/450; 19,6/860; 21,9/1000; 23,9/1200; 28,7/1750; 31,4/2050; 32,3dB/100mb dla 2150Mhz;
