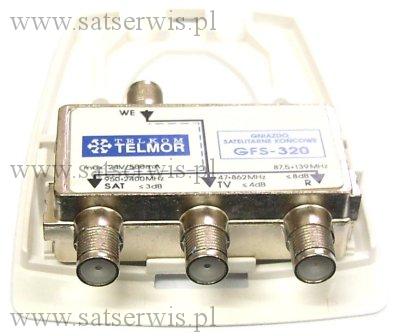

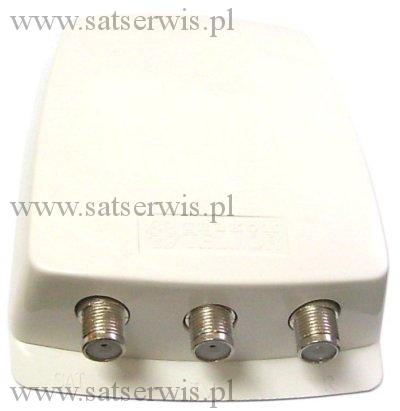

Gniazdo GFS320
Końcowe satelitarne gniazdo abonenckie GFS-320 przeznaczone jest do wszelkich zbiorowych oraz indywidualnych instalacji antenowych, w których sygnały telewizji satelitarnej, naziemnej oraz radiowe, przesyłane są do poszczególnych abonentów we wspólnym kablu (na różnych zakresach częstotliwości). Gniazdo GFS-320 rozdziela te sygnały, kierując je do odpowiednich wyjść: SAT (dla tunera satelitarnego), TV (dla odbiornika telewizyjnego) i R (dla odbiornika radiofonicznego).
Dane techniczne:
zakres częstotliwości:
SAT-950...2400 MHz
TV-5...862 MHz
R- 87,5...108 MHz
tłumienie przelotowe:
WE - SAT 3,0 dB
WE - TV 4,0 dB
WE - R 8 ±1 dB;
separacja wyjść:
TV / SAT 15 dB
TV / R 20 dB
R / SAT 30 dB;
zakres temperatur pracy -20°C...+50°C;
impedancja wej. i wyj: 75 Ohm
typ złączy: gniazda F

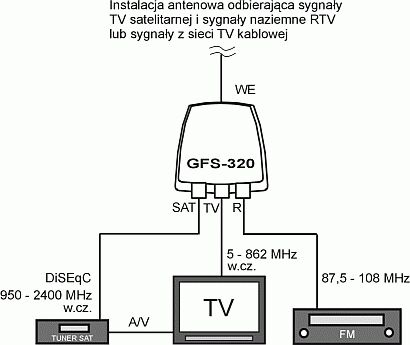

schemat z zastosowaniem gniazda GFS320
produkt polski - producent Telmor Gdańsk
