Multiswitch 5/10 SPU510-09
kliknij aby powiększyć
kliknij aby powiększyć
kliknij aby powiększyć

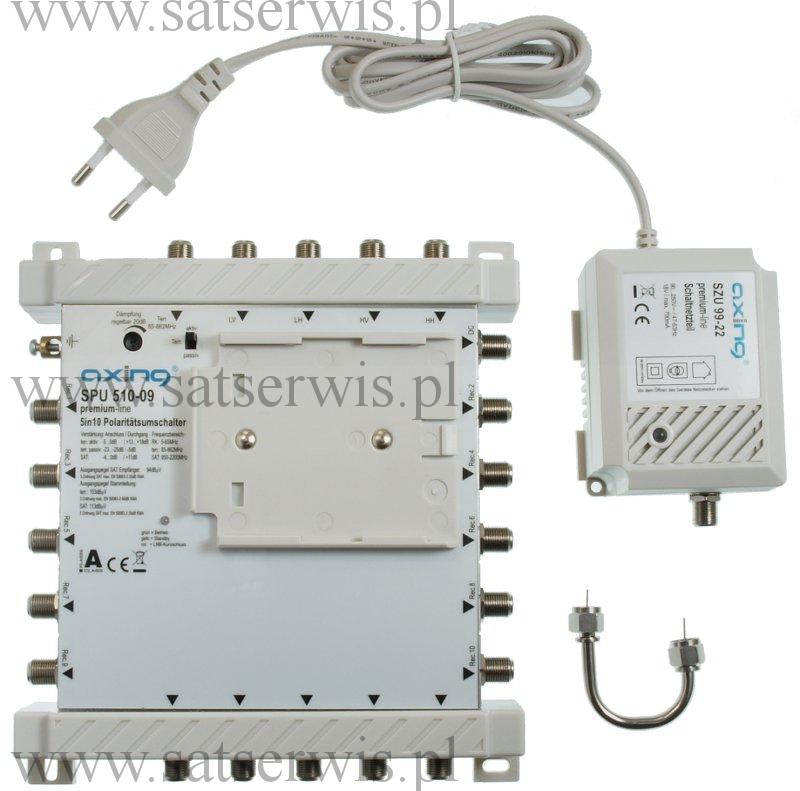

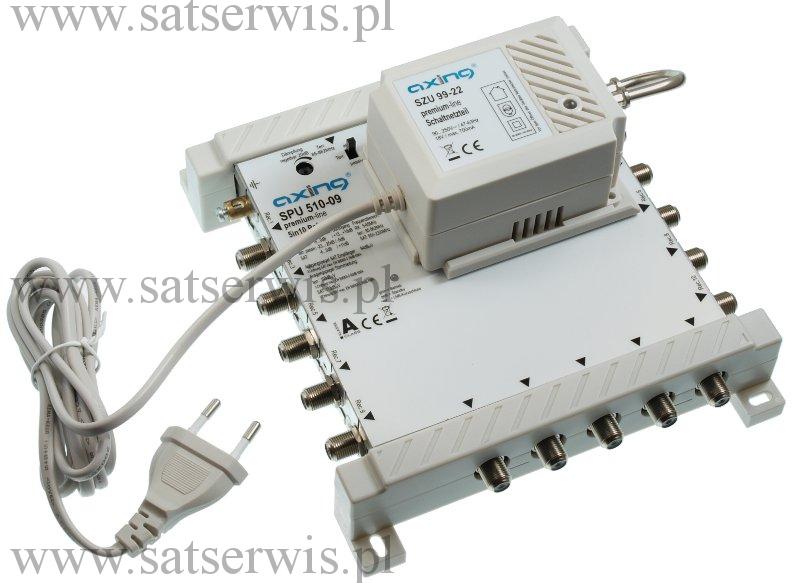

Multiswitch Axing 5/8 SPU510-09
umożliwia łączenie sygnałów telewizji naziemnej z sygnałami satelitarnymi z konwertera typu quatro i przesyłanie ich jednym przewodem do ośmiu niezależnych pkt z sygnałem RTV i SAT;
do rozdziału na sygnał radiowy, telewizyjny i satelitarny w każdym z ośmiu punktów potrzebne jest gniazdo typu GARSAT;
multiswitch posiada wbudowany zasilacz na 230V
Parametry techniczne:
zakres częstotliwości wejściowych 0,95-2,2GHz;
zakres częstotliwości RTV 5-862MHz;
liczba wejść: 5x gniazda typu F;
liczba wyjść: 10x gniazda typu F;
wzmocnienie odgałęzienia sat 3dB;
wzmocnienie sygnału RTV 3dB z regulacją tłumikiem w zakresie 12dB;
maks poziom wyjścowy 90dBuV;
separacja pomiędzy polaryzacjami V i H: 25dB;
separacja wejść sat-sat >35dB
separacja wyjść dla sat-sat >30dB
separacja wyjść dla TV-SAT >50dB
napięcie zasilające 18V;
wbudowany zasilacz 6W z kontrolką: dioda LED;
Sygnały sterujące:
polaryzacja pionowa V/pasmo niskie Lo 11,5-14,5V/0kHz
polaryzacja pozioma H/pasmo niskie Lo 16,5-19V/0kHz
polaryzacja pionowa V/pasmo wysokie Hi 11,5-14,5V/22kHz
polaryzacja pozioma H/pasmo wysokie Hi 16,5-19V/22kHz
