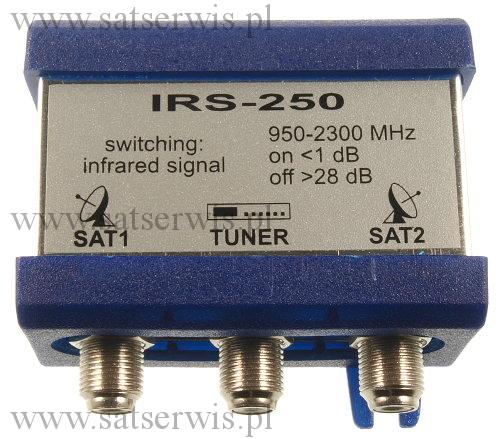

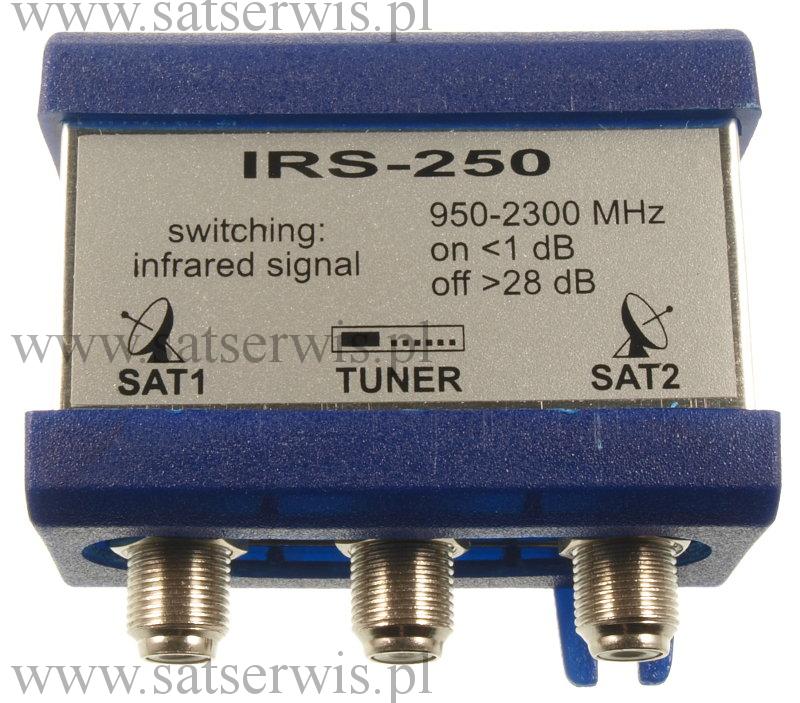

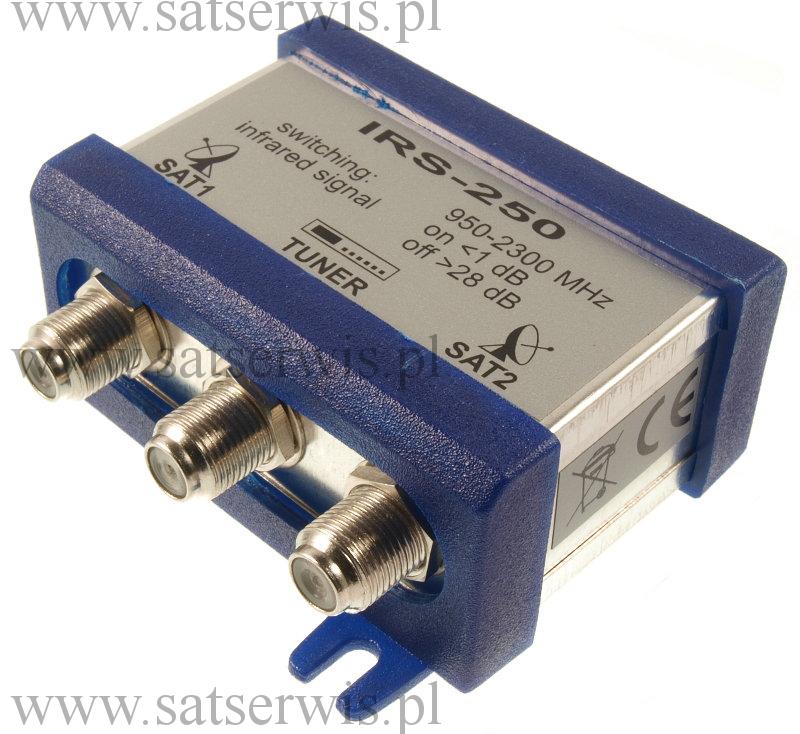

Przełącznik na pilota IRS250
kliknij aby powiększyć
kliknij aby powiększyć
kliknij aby powiększyć
Przełącznik IRS250 umożliwia podłączenie dwóch konwerterów TV-SAT do jednego wejścia w odbiorniku satelitarnym. Przełączanie pomiędzy konwerterami następuje po naciśnięciu i przytrzymaniu przez dłuższą chwilę (czas regulowany od 2s do 10s) dowolnego przycisku na pilocie podczerwieni (np. na pilocie tunera satelitarnego).
Przełącznik przełącza napięcie zasilające konwertery oraz sygnał satelitarny pochodzący z konwerterów. Posiada niskie tłumienie dla sygnału załączonego, a dużą izolację dla sygnału wyłączonego. Współpracuje poprawnie z konwerterami typu twin i quad.
Zastosowanie
Do odbiorników satelitarnych z jednym wejściem, które nie posiadają możliwości sterowania sygnałem cyfrowym DiSEqC i nie dają możliwości generowania napięcia na 8 pin eurozłącza po naciśnięciu przycisku TV/SAT na pilocie odbiornika satelitarnego.
Dane Techniczne
częstotliwość pracy - 950 - 2300 MHz;
tłumienie dla wej. pracującego - max 1 dB;
tłumienie dla wej. niepracującego - min 28 dB;
max. prąd zasilania konwertera - 500 mA;
zabezpiecznie przeciwzwarciowe - tak;
czas zadziałania - regulowany od 2 do 10sek;
kody przełączające - sygnał z dowolnego pilota podczerwieni;
sygnalizacja przełączenia - diody led;

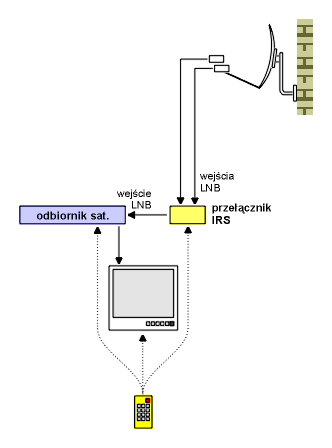

Schemat instalacji z zastosowaniem przełącznika i przedłużacza pilotów
Współpraca przełączników DSP, VSP, IRS z dekoderami oferowanymi przez platformy cyfrowe
produkt polski - producent Sat-Serwis
