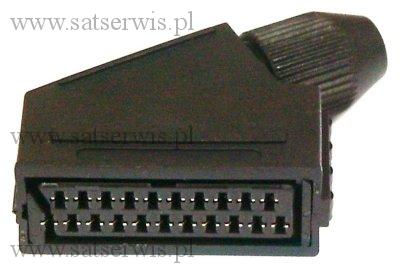

gniazdo SCART
Specyfikacja:

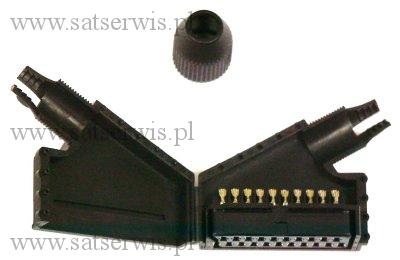

gniazdo SCART (euro) plastikowe z odgiętką;
połączenia lutowane;
pakowane po 1szt;
rozkład złączy gniazda EURO
Opis poszczególnych konektorów (pinów)
1 - wyjście audio kanał prawy (0.5 V rms <1k Ohm)
2 - wejście audio kanał prawy (0.5 V rms >10k Ohm)
3 - wyjście audio kanał lewy + mono (0.5 V rms <1k ohm)
4 - masa sygnałów audio
5 - masa sygnału Blue z RGB
6 - wejście audio kanał lewy + mono (0.5 V rms >10k ohm)
7 - wejście sygnału RGB- Blue In 0.7 V 75 ohm
8 - przełącznik napięciowy wejść AV 9,5V do 12V (>10 kohm)
9 - masa sygnału Green z RGB
10 - CLKOUT Data 2: Clockpulse Out
11 - wejście sygnału RGB- Green In 0.7 V 75 ohm
12 - DATA Data 1: Data Out
13 - masa sygnału Red z RGB
14 - DATAGND Data Ground
15 - wejście sygnału RGB- Red/ Chrominance 0.7 V (Chrom.: 0.3 V burst) 75 ohm
16 - BLNK Blanking Signal 1-3 V=RGB, 0-0.4 V=Composite 75 ohm
17 - masa sygnału Composite Video
18 - BLNKGND Blanking Signal Ground
19 - wyjście sygnału Composite Video
20 - wejście sygnału Composite Video / Luminance
21 - masa obudowy
