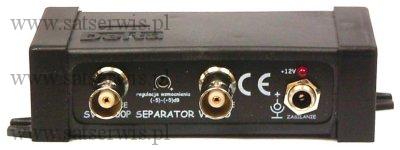

Separator video SV1000/1
Separator SV-1000P przeznaczony jest do dodatkowego zabezpieczenia w instalacjach telewizji przemysłowej kamer i innych urządzeń chroniąc je przed:
-wyładowaniami atmosferycznymi;
-różnicą potencjałów pomiędzy urządzeniami;
-prądami płynącymi masą sygnałową;
Urządzenie eliminuje zakłócenia przy przesyłaniu sygnału na odległość kilkuset metrów.
Dane techniczne
szerokość pasma: 9MHz / 1Vpp
typ gniazd: gniazda BNC
wzmocnienie regulowane:(-5)-(+5)dB
impedancja wejścowa i wyjściowa:75 ohm
zniekształcenia nieliniowe:0,75% (f=3,58Mhz, Vin=1Vpp)
separacja galwaniczna między zasilaniem a wejściamim sygnałowymi:1000V
separacja galwaniczna między wejściami sygnałowymi:1000V
gniazdo zasilające DC:wtyk 5,5/2,1mm
wymiary:61x120x30mm
masa: 95g
pobór prądu: 80mA
zasilanie: 12V DC

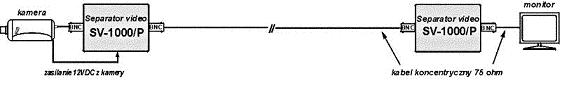

Podłączenie separatora video SV-1000P według powyższego schematu pozwala wyeliminować zakłócenia powstałe na skutek różnicy potencjałów pomiędzy masą kamery a masą monitora. Napięcie wynikające z tej różnicy potencjałów może się dodawać do napięcia sygnału użytecznego. Są to zakłócenia o niskiej częstotliwości objawiające się np. czarnymi pasami wolno przesuwającymi się w pionie. Aby w pełni zabezpieczyć w wszystkie urządzenia podłączone do linii transmisyjnej przed skutkami wyładowań atmosferycznych należy zastosować poniższy układ:
