wzmacniacz video VCA-1/2000
Wzmacniacz VCA-1/2000 przeznaczony jest do wzmocnienia sygnału video przesyłanego kablem koncentrycznym, co umożliwia przesył wizji na odległość do 2000 metrów. Pokrętło regulacji służy do jednoczesnej zmiany charakterystyki amplitudowej (wzmocnienie) i częstotliwościowej (korekcja). Ze wzrostem wzmocnienia zwiększa się proporcjonalnie wartość korekcji.
VCA-1/2000 posiada przełącznik zakresów odległości: od 400 do 1200 metrów, oraz od 1200 do 2000 metrów. Wzmacniacz doskonale zdaje egzamin przy pracy do 1200 m. Przy przesyle sygnału video dla odległości większych niż 1200 metrów należy liczyć się z pogorszeniem jakości odbieranego sygnału (zmniejszenie kontrastu, zniekształcenia geometryczne, itp.), tak wiec można go stosować w przypadku niewygórowanych wymagań co do jakości obrazu i braku innej alternatywy dla takich odległości. Wzmacniacz należy stosować na końcu linii przesyłowej (przy monitorze).

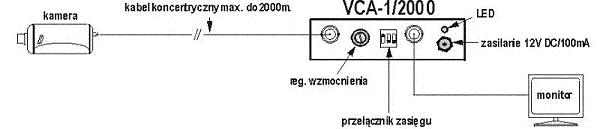

schemat zastosowania wymacniacza
Dane techniczne
zasilanie:12V DC;
pobór prądu:60mA;
impedancja wejścowa i wyjściowa:75 ohm;
szerokość pasma:9MHz / 1Vpp;
gniazdo zasilające DC na wtyk 5,5/2,1mm;
wymiary:120x61x30mm;
Masa:83g;
produkt polski-producent Delta
