Organizer G-8 CCTV
kliknij aby powiększyć
kliknij aby powiększyć
kliknij aby powiększyć

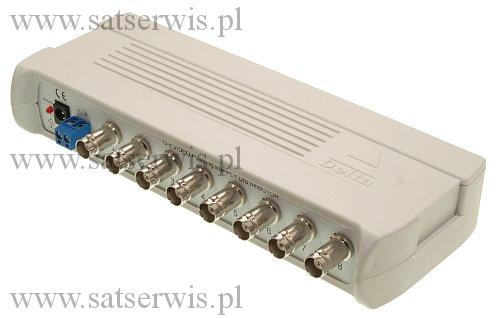

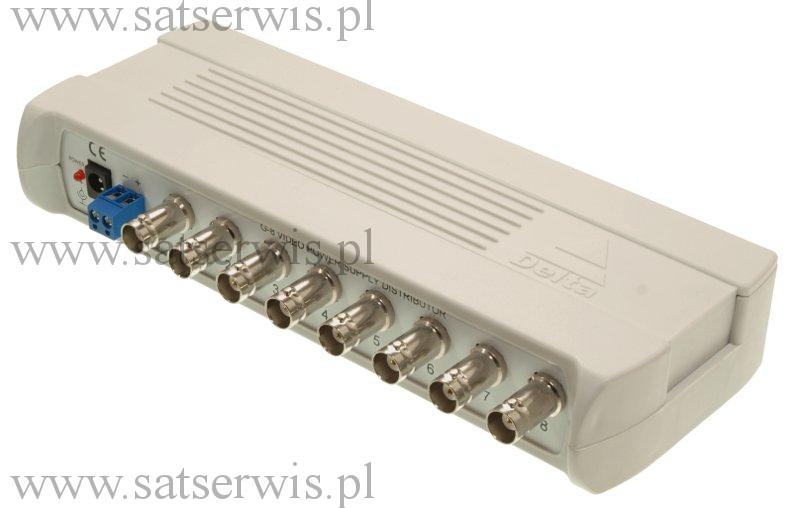

organizer G-8 jest urządzeniem przeznaczonym do wygodnego połączenia 8 przewodów telewizji przemysłowej typu YAP (koncentryk + zasilanie) oraz uporządkowanym rozgałęzieniu zasilania z jednego zasilacza większej mocy;

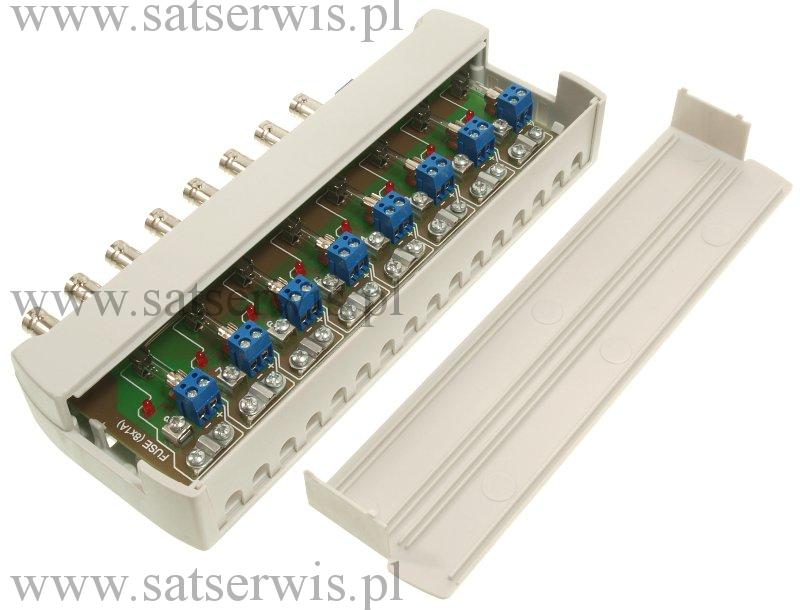

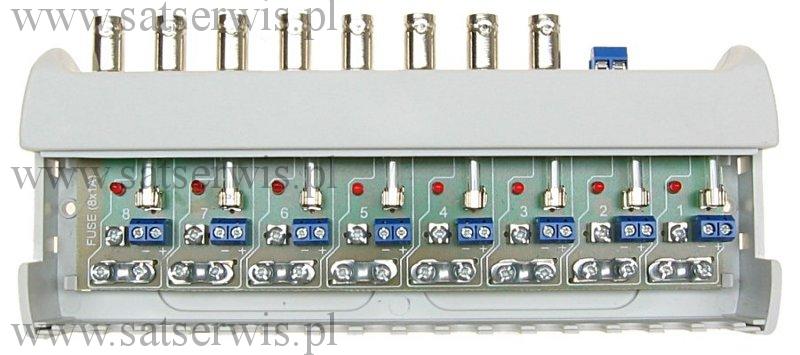

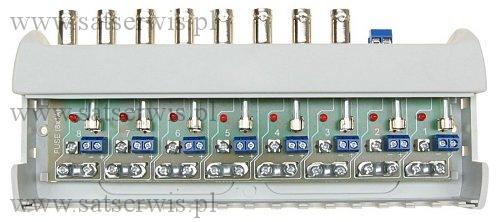

gniazdo G8 rozgałęzia zasilanie na 8 wyjść, z których każde zabezpieczone jest bezpiecznikiem i posiada diodę LED informującą o jego przepaleniu; zaletą oddzielnego zabezpieczenia prądowego każdej kamery jest fakt, iż np. celowe zwarcie zasilania przy dowolnej kamerze nie powoduje utraty napięcia dla całego systemu.
G-8 posiada dwa gniazda wejściowe zasilania, które są ze sobą połączone.
Nie ma znaczenia do którego złącza doprowadzimy zasilanie, co umożliwia połączenie albo za pomocą wtyku DC 2.1/5.5, albo odizolowanymi przewodami. Pozwala to również łączyć szeregowo ze sobą łączówki np. zasilanie do gniazda DC IN, z zacisków kablowych (DC IN), za pomocą przewodu WT-2.1 do drugiego gniazda G-8.
Urządzenie idealnie nadaje się do połączenia zasilacza z wtykiem 2.1/5.5mm z przewodami YAP75, zasilającymi kamery.
Dane techniczne:
ilość we/wy video: 8;
ilość wyjść zasilania: 8;
ilość wejść zasilania: 2;
maksymalne napięcie zasilania: DC 0-24V (typowo 12V);
maksymalny prąd zasilania: 8A;
maksymalny prąd jednego wyjścia: 1A;
typ wejść video: 8 x zaciski żyły i ekranu przewodu;
typ wyjść video: 8 x gniazdo BNC;
typ wkładek bezpiecznikowych: 1A/250V, 5/20mm, zwłoczne;
typ złącz wejść zasilania: Gniazdo 2.1/5.5mm / zaciski kablowe;
typ złącz wyjść zasilania: zaciski kablowe;
temperatura pracy / wilgotność wzgl.: -50oC ... +55oC / <95%;
wymiary: 213x36x93 mm;
waga: 290g;
Instrukcja obsługi  454kB
(aby zapisać kliknij prawym przyciskiem myszy i wybierz "Zapisz element docelowy jako..."
