Zestaw bezprzewodowy Camsat 5,8GHz

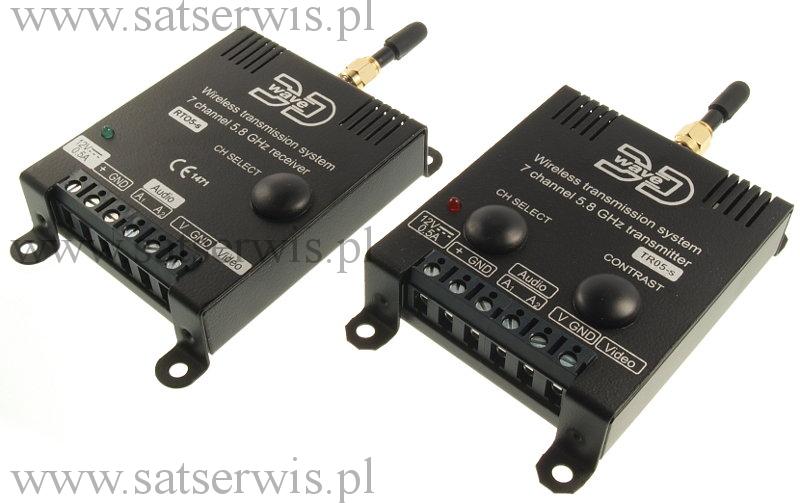

kliknij aby powiększyć

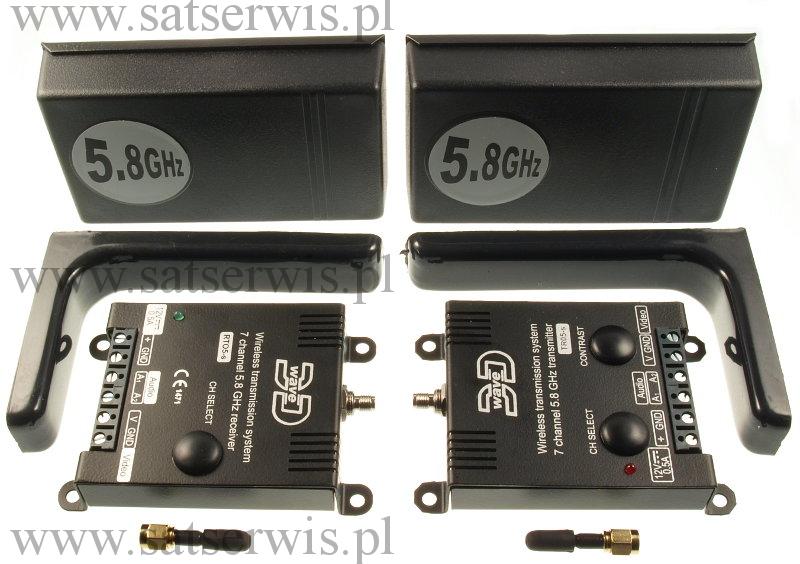

kliknij aby powiększyć
Zestaw transmisyjny audio/video pracujący w paśmie 5.8GHz, umożliwia bezprzewodową transmisję sygnału video i fonii w paśmie 5.8 GHz, możliwy jest wybór jednego z siedmiu kanałów pracy. Nadajnik posiada dwa tory fonii co umożliwia np. przesyłanie sygnału stereo, dostępny element regulacyjny VR / kontrast / pozwala dopasować nadajnik do współpracujących urządzeń.
RT 05-S
Moduł odbiornika 5.8 GHz
Moduł odbiornika jest elementem systemu służącego do bezprzewodowego przesyłania obrazu i dźwięku w paśmie ISM 5.8 GHz.
Moduł odbiornika RT 05-s może współpracować z modułem nadajnika TR 05-s lub nadajnikami innych producentów pracujących w tym paśmie.
Obsługa urządzenia jest bardzo prosta i ogranicza się do podłączenia kabli sygnałowych i zasilających zgodnie z opisami na obudowie.
Ponadto użytkownik musi wybrać manualnie jeden z siedmiu kanałów pracy. Każdy z kanałów ma określoną fabrycznie częstotliwość. Odbiornik posiada dwa tory fonii co umożliwia np. odbiór sygnału stereo.
Dane techniczne RT 05-s
częstotliwość pracy: 5725 - 5875 MHz;
czułość (standardowa): 85 dBm;
wyjścia: AUDIO - 1.4 KOhm / VIDEO - 75 Ohm;
wejście ant: złącze SMA (f) / 50 Ohm;
zasilanie: 12VDC/0.5A +/-10%;
temperatura pracy: -20 / +55 st.C.;
wymiary: 70x90x20 mm.
TR 05-S
Moduł nadajnika 5.8 GHz
Moduł nadajnika jest elementem systemu służącego do bezprzewodowego przesyłania obrazu i dźwięku w paśmie ISM 5.8 GHz.
Moduł nadajnika TR 05-s może współpracować z modułem odbiornika RT 05-s lub odbiornikami innych producentów pracujących w tym paśmie.
Obsługa urządzenia jest bardzo prosta i ogranicza się do podłączenia kabli sygnałowych i zasilających zgodnie z opisami na obudowie.
Ponadto użytkownik musi wybrać manualnie jeden z siedmiu kanałów pracy. Każdy z kanałów ma określoną fabrycznie częstotliwość. Odbiornik posiada dwa tory fonii co umożliwia np. odbiór sygnału stereo.
Dostępny element regulacyjny CONTRAST pozwala w prosty sposób zmienić poziom kontrastu i w ten sposób dopasować nadajnik do współpracy urządzeń.
Dane techniczne TR 05-s
częstotliwość pracy: 5725 - 5875 MHz;
oznaczenie emisji: 20M0F3F;
moc doprowadzona do złącza <=25 mW/50Ohm;
wejścia: AUDIO - 1.4 KOhm / VIDEO - 75 Ohm;
wyjście ant.: złącze SMA (f) / 50 Ohm;
zasilanie: 12VDC/0.5A +/- 10%;
temperatura pracy: -20 / +55 st.C.;
wymiary: 70x90x20 mm.
Komplet zawiera:
- nadajnik TR05-s
- odbiornik RT05-s;
- antena kierunkowa AK05 x 2 szt.;
- antena prętowa AP05 x 2szt.;
- instrukcja obsługi
