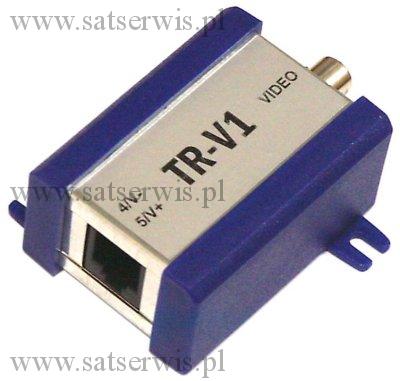

Transmiter TR-V1/WM

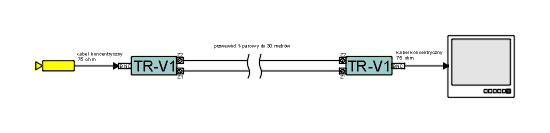

Transformator TR-V1 przeznaczony jest do przesyłu sygnału wizyjnego z jednego źródła za pomocą przewodu telefonicznego lub skrętki komputerowej. Urządzenie dopasowuje impedancję kabla koncentrycznego 75 ohm do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do:
150 m - przewód telefoniczny;
300 m – skrętka komputerowa;
Przy podanych maksymalnych długościach przewodu należy uwzględnić niewielki spadek jakości sygnału wynikający z charakterystyki tłumieniowej użytych przewodów.
Dane techniczne:
zasięg: 300m;
tłumienie przelotowe dla 6,5MHz: -0,6 dB;
zakres pasma video: do 25MHz;
separacja między wejściami: > -55 dB;
impedancja wejścia koncentrycznego: 75 ohm;
impedancja wyjścia symetrycznego: 110 ohm;
złącze koncentryczne: gniazdo BNC;
złącze symetrycznego: RJ-45;
urządzenie bierne- nie wymaga zasilania.
|
|
