Zasilacz PSBE10A12
kliknij aby powiększyć
kliknij aby powiększyć
kliknij aby powiększyć
Zasilacz buforowy przeznaczony jest do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12 V DC (+/-15%). Zasilacz dostarcza
napięcia U= 11 V÷13,8 V DC o wydajności prądowej całkowitej Imax=10 A.
Parametry:

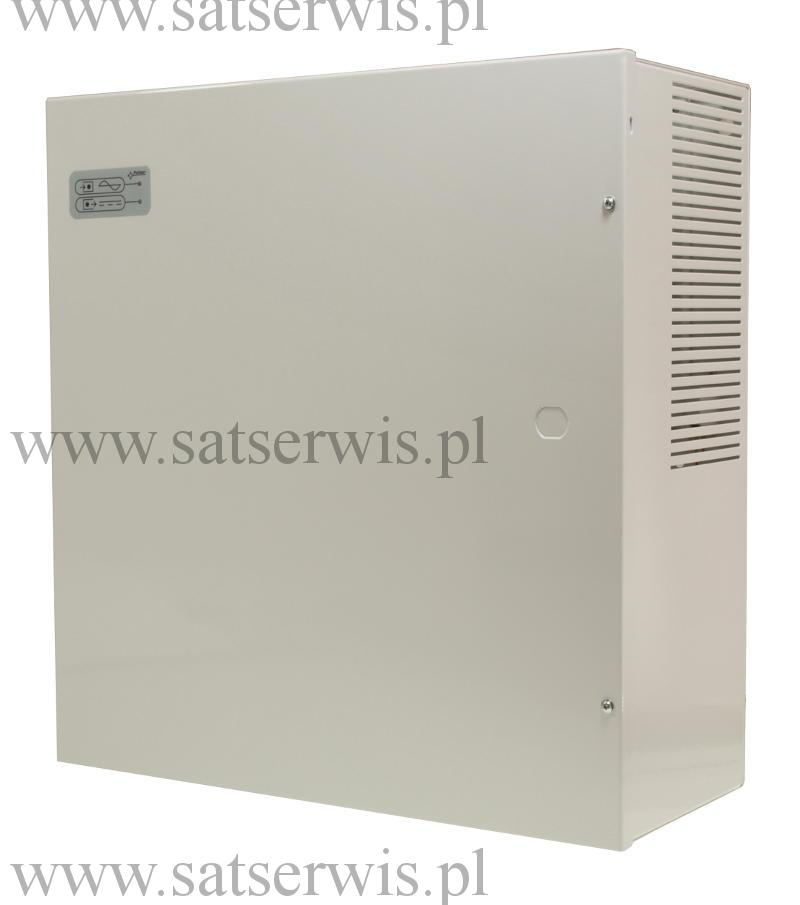

Obudowa: metalowa, IP20, kolor RAL9003;
Wymiary: W=400, H=422, D=182, W1=405, H1=427, D1=178mm, D2=8 [mm, +/-2];
Waga netto/brutto: 10,95 / 11,80 [kg];

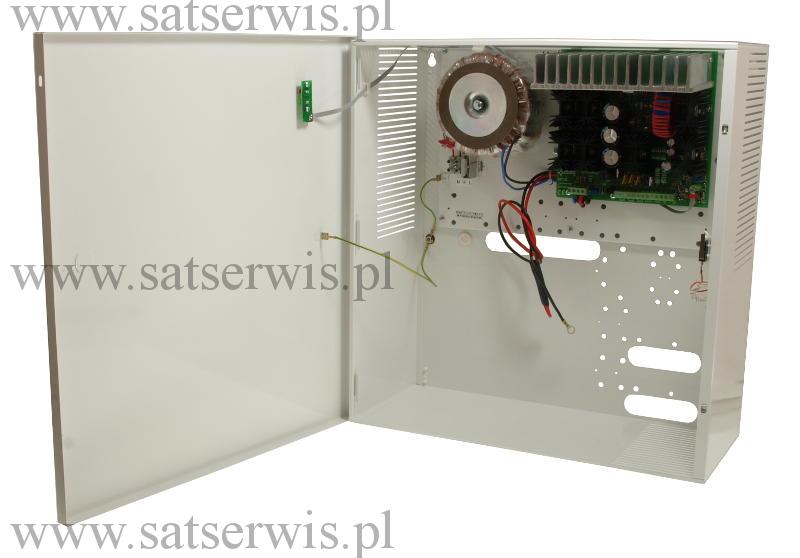

Miejsce na akumulator: 65Ah/12V ołowiowo-kwasowy suchy (SLA);
Zabezpieczenie antysabotażowe: 2 x mikrowyłącznik: otwarcie i oderwanie obudowy, 0,5A@50V/DC max. NC;
Zamykanie: skręcana: wkręt walcowy x 2 (opcja montażu zamka);

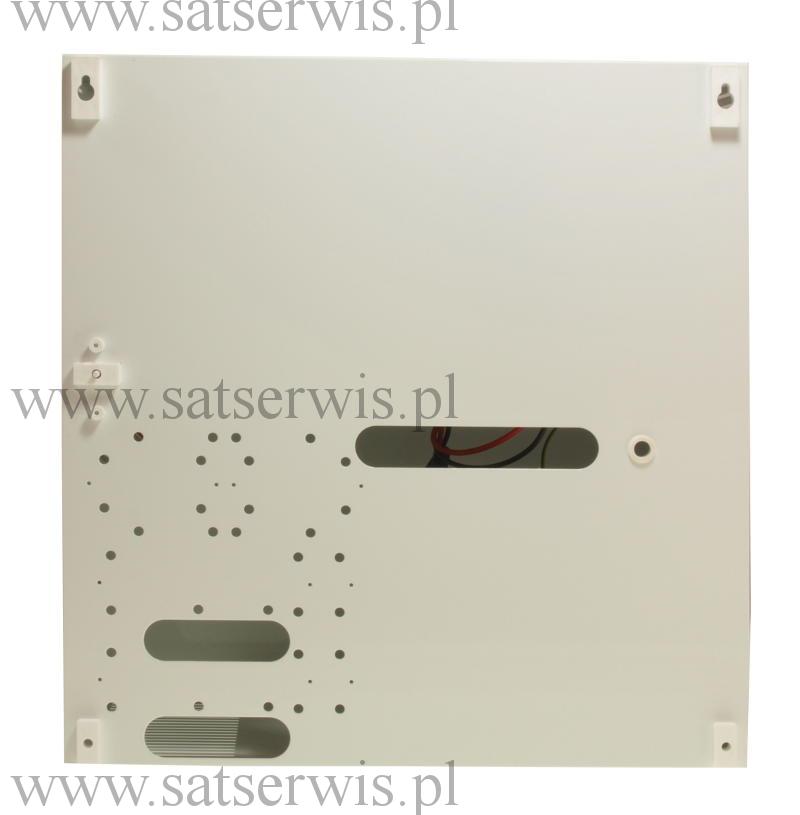

Uwagi: posiada dystans od ściany (podłoża) - 8mm;
Zasilanie: 230 V AC (-15%/+10%), 50Hz;

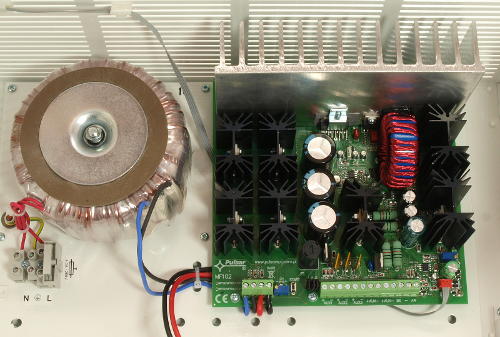

Transformator: TR 300VA/33V;
Moc zasilacza: P=138W max.;
Typ zasilacza: A (EPS- External Power Source)
Napięcia wyjściowe: 11 V ÷ 13,8 V DC praca buforowa (10 V ÷ 13,8 V DC praca bater. ), 50 mV p-p;
Prąd wyjściowy: 10 A max.;
Ilość niezależnych wyjść zasilania: 1x10 A / 3x2,5 A;
Prąd ładowania akumulatora: 0,7 A / 2,1 A / 3,6 A / 4,8 A;
Pobór prądu przez układ zasilacza: 20 mA @ IOUT=0 A (max.) / praca bateryjna;
Zabezpieczenie przeciwzwarciowe (SCP): 200% ÷ 250% mocy zasilacza tryb hiccup (IOUT=13 A / 200 ms);
Zabezpieczenie przeciążeniowe (OLP): 110% ÷ 150% mocy zasilacza;
Zabezpieczenie nadnapięciowe (OVP): tak;
Zabezpieczenie przepięciowe: tak;
Ochrona akumulatora (UVP): tak;
Wyjście techniczne BS (awaria AC): stan normalny: hi-Z , stan awarii: 0V, czas opóźnienia zadziałania ok. 30s.;
Wyjście techniczne AW (awaria): stan normalny: 0V , stan awarii: hi-Z, czas opóźnienia zadziałania max. 30s.;
Typ wyjść technicznych: typ OC, 50 mA /30 V DC max;
Akustyczna sygnalizacja pracy: brak;
Optyczna sygnalizacja pracy: diody LED: stan zasilania AC/DC ( ładowanie LB, zadziałanie OVP- na PCB zasilacza);
Warunki pracy: II klasa środowiskowa, -10°C ÷ 40°C;
Certyfikaty, deklaracje: CE, RoHS;
Uwagi: chłodzenie zasilacza: konwekcyjne, ZŁĄCZA; zasilanie: f0,63-2,50, I/O PCB : f0,41÷1,63, wyjścia akumulatora BAT: 6,3F-2,5/30cm, wyjście TAMPER : przewody 30cm;
Instrukcja obsługi  1538kB
