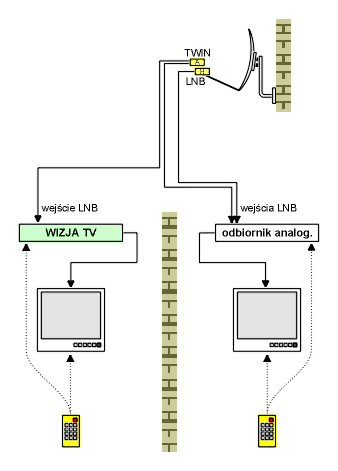

SOLO + TWIN / dwa niezależne odbiorniki Instalacja wykorzystująca dwa konwertery typu SOLO i TWIN, umożliwia podłączenie dwóch niezależnych odbiorników, z których jeden odbiera sygnały z dwóch niezależnych satelit np. ASTRA i HOTBIRD. Opis instalacji W ognisku anteny satelitarnej skierowanej na satelitę HOTBIRD umieszczony jest jeden konwerter SOLO, zaś obok niego na specjalnym mocowaniu, konwerter odbierający dodatkowy sygnał z satelity ASTRA w wersji TWIN. Sygnały z jednego wyjścia konwertera podwójnego i z konwertera SOLO doprowadzone są przewodami koncentrycznymi do przełącznika VSP202. Z jego wyjścia sygnał włączony jest bezpośrednio do odbiornika TV-SAT, zaś przewód sterujący do eurozłącza odbiornika. Przełączanie pomiędzy konwerterami odbywa się po naciśnięciu przycisku TV/AV (różnie oznaczony) na pilocie odbiornika satelitarnego. Podane zostaje wówczas napięcie na ósmą nóżkę złącza EURO tego odbiornika, które powoduje ustawienie przełącznika VSP w przeciwnym położeniu. Sygnał z drugiego wyjścia konwertera TWIN doprowadzony jest bezpośrednio do drugiego odbiornika TV-SAt odbierającego niezależnie sygnały z satelity ASTRA. O czym należy pamiętać: - zastosowanie powyższego schematu dotyczy odbiorników analogowych i cyfrowych nie posiadających sygnałów sterujących przełącznikami zewnętrznymi typu DiSEqC (np. odbiornik CYFRA+ w podstawowej wersji oprogramowania); - układ konwerterów można oczywiście zainstalować odwrotnie tj, TWIN na satelitę HOTBIRD zaś konwerter SOLO na ASTRĘ; - jeżeli odbiornik posiada sygnału DiSEqC należy zastosować przełącznik DSP210 - schemat tutaj; - układ umożliwia przemienny odbiór albo satelita Hotbird , albo Astra na jednym odbiorniku TV-SAT i niezależnie od tego z ustawionego satelity na drugim odbiorniku; - niezależny odbiór z dwóch satelit wymaga zastosowania dwóch konwerterów TWIN - schemat tutaj; Powrót do menu
