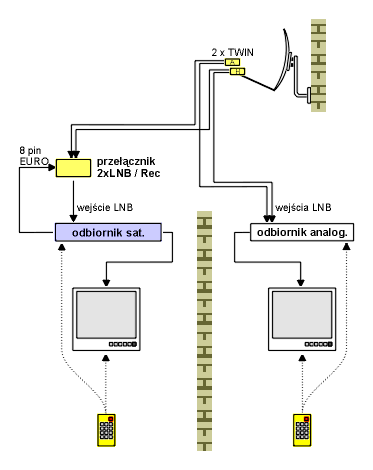

2 x TWIN / dwa niezależne odbiorniki Schemat instalacji z wykorzystaniem dwóch konwerterów TWIN oraz przełącznika VSP. Umożliwia podłączenie dwóch niezależnych odbiorników satelitarnych (analogowych lub cyfrowych) i niezależne oglądanie programów np. z satelitów ASTRA i HOTBIRD. Opis instalacji W ognisku anteny satelitarnej skierowanej na satelitę HOTBIRD umieszczony jest jeden konwerter TWIN, zaś obok niego na specjalnym mocowaniu, drugi TWIN odbierający dodatkowy sygnał z satelity ASTRA. Sygnały z wyjść A poszczególnych konwerterów podwójnych doprowadzone są przewodami koncentrycznymi bezpośrednio do dwuwejściowego odbiorników TV-SAT, zaś z wyjść B konwerterów TWIN dwoma przewodami do przełącznika VSP202. Z jego wyjścia sygnał włączony jest bezpośrednio do odbiornika TV-SAT, zaś przewód sterujący do eurozłącza tego odbiornika. Przełączanie pomiędzy konwerterami odbywa się po naciśnięciu przycisku TV/AV (różnie oznaczony) na pilocie. Podane zostaje wówczas napięcie na ósmą nóżkę złącza EURO tego odbiornika, które powoduje ustawienie przełącznika VSP w przeciwnym położeniu. O czym należy pamiętać: - zastosowanie powyższego schematu dotyczy odbiorników analogowych lub cyfrowych z których jeden posiadających dwuwejściową głowicę mikrofalową (dwa wejścia antenowe), zaś drugi nie posiada cyfrowego sterowania DiSEqC; - układ umożliwia niezależny odbiór kanałów satelitarnych z dwóch satelit w dwóch niezależnych pkt; - do każdego pkt odbioru muszą być prowadzone dwa przewody koncentryczne; - jeżeli odbiornik nie posiada dwóch wejść antenowych , ale dysponuje sygnałem DiSEqC należy zastosować przełącznik DSP210 - schemat tutaj; Powrót do menu
