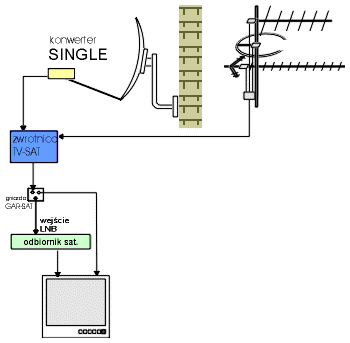

Podłączenie do jednego przewodu instalacji RTV i TVSAT / 1pkt-konwerter Single W przypadku braku możliwości instalacji dodatkowego przewodu do instalacji odbiornika TV-SAT, można wykorzystać istniejący przewód RTV (kabel o stosunkowo małym tłumieniu). Opis instalacji Sygnał z konwertera zamocowanego przy czaszy satelitarnej podłączamy do specjalnej zwrotnicy RTV-SAT, na jej drugie wejście podłączamy sygnał z anten naziemnych. Z wyjścia zwrotnicy za pomocą jednego przewodu koncentrycznego doprowadzamy instalację do specjalnego gniazda GAR-SAT, , które poprzez układ odpowienich filtrów rozdziela zsumowany sygnał na radiowy (gniazdo IEC), telewizyjny (wtyk IEC) i satelitarny (gniazdo F). Zwrotnica i gniazdo przepuszczają sygnały sterujące konwerterem oraz cyfrowy sygnał DiSEqc umożliwiający sterowaniem przełączników konwerterów. Dzięki temu układ możemy stosować również w przypadku zastosowania dwóch konwerterów i przełącznika konwerterów DSP210, umożliwiajcego odbiór sygnału z dwóch nizależnych satelit przy stacjonarnej czaszy. Istnieje możliwość stosowania tego rodzaju rozwiązania przy zastosowaniu konwerterów typu Twin - dwa niezależne pkt odbiorcze ((schemat tutaj), i konwerterów typu Quad - cztery niezależne pkt odbiorcze (schemat tutaj). O czym należy pamiętać: - kabel koncentryczny wykorzystany w instalacji powinien umożliwiać przesył sygnałów w zakresie od 47MHz do 2150MHz; - napięcie stałe zasilające konwerter nie jest przenoszone na wejście RTV - aby zasilić przedwzmacniacze anten RTV konieczne jest wpięcie zasilania przed zwrotnicą; - gdy ci zabraknie gniazdka albo zwrotnicy pamiętaj, że zsumowanie można wykonać na gniazdku , a rozdział na zwrotnicy poprzez ich odwrotne włączenie; Powrót do menu
