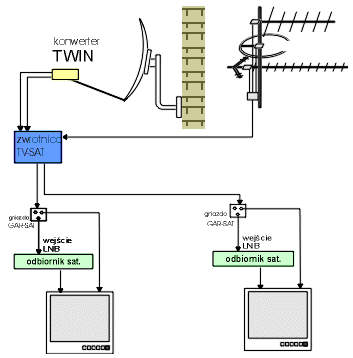

Podłączenie do jednego przewodu instalacji RTV i TVSAT / 2pkt-konwerter TWIN W przypadku braku dodatkowych przewodów do instalacji dwóch odbiorników TV-SAT, można wykorzystać istniejący przewód RTV (kabel o stosunkowo małym tłumieniu). Układ umożliwia przesyłanie zsumowanego sygnału RTV-SAT dwoma przewodami koncentrycznym do 2 niezależnych pkt odbioru; Opis instalacji Sygnały z konwertera typu TWIN zamocowanego przy czaszy satelitarnej, podłączamy do specjalnej zwrotnicy RTV-SAT/Dual na dwa wejścia LNB-IN, zaś na wejście UV-IN podłączamy sygnał z anten naziemnych. Z dwóch wyjść zwrotnicy, za pomocą przewodów koncentrycznych doprowadzamy instalację do dwóch niezależnych pkt.Konieczne jest zastosowanie gniazda GAR-SAT, , które poprzez układ odpowienich filtrów rozdziela zsumowany sygnał na radiowy (gniazdo IEC), telewizyjny (wtyk IEC) i satelitarny (gniazdo F). Zwrotnica i gniazdo przepuszczają sygnały sterujące konwerterem oraz cyfrowy sygnał DiSEqc umożliwiający sterowaniem przełączników konwerterów. Dzięki temu układ możemy stosować również w przypadku zastosowania dwóch konwerterów typu TWIN i przełączników konwerterów DSP210, umożliwiajcych odbiór sygnału z dwóch nizależnych satelit przy stacjonarnej czaszy w dwóch niezależnych pkt. Istnieje możliwość stosowania tego rodzaju rozwiązania przy zastosowaniu konwerterów typu Quad - cztery niezależne pkt odbiorcze (schemat tutaj). O czym należy pamiętać: - kabel koncentryczny wykorzystany w instalacji powinien umożliwiać przesył sygnałów w zakresie od 47MHz do 2150MHz; - napięcie stałe zasilające konwerter nie jest przenoszone na wejście RTV - aby zasilić przedwzmacniacze anten RTV konieczne jest wpięcie zasilania przed zwrotnicą; - gdy ci zabraknie gniazdka albo zwrotnicy pamiętaj, że zsumowanie można wykonać na gniazdku , a rozdział na zwrotnicy poprzez ich odwrotne włączenie; - jeżeli do sygnałów satelitarnych nie potrzebujemy dołączyć kanałów radiowo-telewizyjne należy zastosować inny schemat - szczegóły tutaj. Powrót do menu
