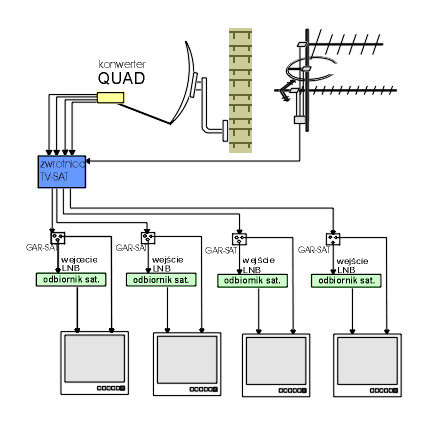

Podłączenie do jednego przewodu instalacji RTV i TVSAT / 4pkt-konwerter Quad W przypadku braku dodatkowych przewodów do instalacji czterech odbiorników TV-SAT, można wykorzystać istniejące przewódy RTV (kabel o stosunkowo małym tłumieniu). Układ umożliwia przesyłanie zsumowanego sygnału RTV-SAT czterema przewodami koncentrycznym do 4 niezależnych pkt odbioru; Sygnały z konwertera typu Quad zamocowanego przy czaszy satelitarnej, podłączamy do specjalnej zwrotnicy SWE4-01 na cztery wejścia LNB1-, zaś na wejście Ter. podłączamy sygnał z anten naziemnych. Z wyjść zwrotnicy (Receiver1-4), za pomocą przewodów koncentrycznych doprowadzamy instalację do czterech niezależnych pkt. Konieczne jest zastosowanie gniazda GAR-SAT, , które poprzez układ odpowienich filtrów rozdziela zsumowany sygnał na radiowy (gniazdo IEC), telewizyjny (wtyk IEC) i satelitarny (gniazdo F). Zwrotnica i gniazdo przepuszczają sygnały sterujące konwerterem oraz cyfrowy sygnał DiSEqc umożliwiający sterowaniem przełączników konwerterów. Dzięki temu układ możemy stosować również w przypadku zastosowania dwóch konwerterów typu QUAD i przełączników konwerterów DSP210, umożliwiajcych odbiór sygnału z dwóch nizależnych satelit przy stacjonarnej czaszy w czterch niezależnych pkt. O czym należy pamiętać: - kabel koncentryczny wykorzystany w instalacji powinien umożliwiać przesył sygnałów w zakresie od 47MHz do 2150MHz; - napięcie stałe zasilające konwerter nie jest przenoszone na wejście RTV - aby zasilić przedwzmacniacze anten RTV konieczne jest wpięcie zasilania przed zwrotnicą; - gdy ci zabraknie gniazdka albo zwrotnicy pamiętaj, że zsumowanie można wykonać na gniazdku , a rozdział na zwrotnicy poprzez ich odwrotne włączenie; Powrót do menu
