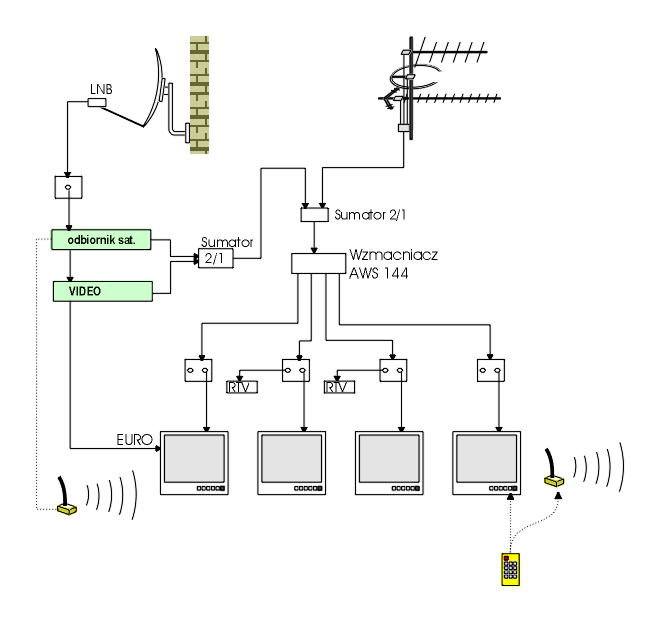

Podłączenie odbiornika TV-SAT i Video do 4 pkt / przewód zwrotny + sterowanie BSR200 w celu uzyskania dodatkowych informacji kliknij na wybranym urządzeniu Układ umożliwia podłączenie dowolnego odbiornika TV-SAT i Video do instalacji RTV i odbiór poszczególnych sygnałów radiowo-telewizyjnych w czterech niezależnych pkt. z możliwością przełączania kanałów TV-SAT/Video z dowolnego pomieszczenia. Połączenie takie jest możliwe poprzez zastosowania bezprzewodowego przedłużacza pilotów drogą radiową BSR200. Opis instalacji Sygnał z anteny satelitarnej doprowadzony jest poprzez gniazdo GIS-F1 do odbiornika satelitarnego. Do jego gniazda Euro podłączony jest szeregowo magnetowid, a następnie telewizor przewodami typu Euru/Euro. Z modulatorów odbiornika TV-SAT i videa (wyjścia antenowe) sygnały podłączone są za pomocą sumatora F2 do instalacji antenowej. Po kolejnym zsumowaniu sygnałów następuje ich wzmocnienie i rozdział na wzmacniaczu AWS144. Sygnał zostaje rozprowadzony do czterech niezależnych pkt. zakończonych gniazdami R-TV. Przy telewizorze 4 zainstalowano odbiornik podczerwieni sygnału z pilota TV-SAT, który drogą radiową przez ściany i stropy przesyła sygnał do nadajnika podczerwieni umieszczonego przy telewizorze, odbiorniku TV-SAT i Video. Urządzenie to umożliwia przełączanie kanałów na odległość do 50m. O czym należy pamiętać: - zmiana kanału na odbiorniku TV-SAT powoduje przełączenie tego kanału na wszystkich telewizorach; - zmianę kanałów na odbiorniku TV-SAT można dokonać z kolejnego pkt. stosując dodatkowy odbiornik podczerwieni; - aby można było zsumować sygnał Video i TV-SAT urządzenia muszą być wyposażony w modulator, w przypadku jego braku należy go dokupić - w wersji mono MD2, lub modulator stereo MD5s. Schemat instalacji z wykorzystaniem dodatkowego modulatora dla sprzętu DVD i 2 kamer tutaj; - każde dodatkowe urządzenie winno być wstrojone na wolny kanał telewizyjny; - jest to najtańsze rozwiązanie na rynku umożliwiające odbiór dla 4 pkt. niezależnie; - instalacja do samodzielnego wykonania bez zastosowania drogich multiprzełączników. Powrót do menu
