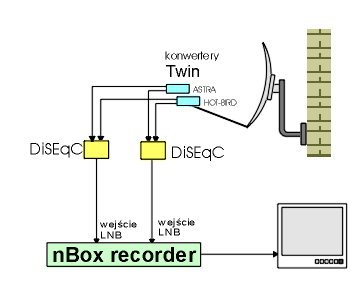

odbiornik nbox recorder na dwie satelity w celu uzyskania dodatkowych informacji kliknij na wybranym urządzeniu Schemat instalacji z wykorzystaniem dwóch konwerterów TWIN oraz przełączników DiSEqC DSP210. Umożliwia podłączenie dekodera N recorder HD i oglądanie programów z satelitów ASTRA i HOTBIRD. Przełączanie pomiędzy satelitami odbywa się automatycznie bez wiedzy użytkownika. Opis instalacji W ognisku anteny satelitarnej skierowanej na satelitę HOTBIRD umieszczony jest jeden konwerter TWIN, zaś obok niego na specjalnym mocowaniu, drugi TWIN odbierający dodatkowy sygnał z satelity ASTRA. Sygnały z poszczególnych wyjść konwerterów podwójnych doprowadzone są przewodami koncentrycznymi bezpośrednio do przełączników DSP210. Do ich wyjść podłączone są dwa wejścia N recordera HD. O czym należy pamiętać: - zastosowanie powyższego schematu dotyczy odbiorników analogowych lub cyfrowych które posiadają cyfrowe sterowanie przełącznikami zewnętrznymi typu DiSEqC lub ToneBurst; - układ umożliwia także niezależny odbiór kanałów satelitarnych z dwóch satelit w dwóch niezależnych pkt; - przełączniki DSP210 można montować przy antenie- wówczas do każdego pkt odbioru będzie biegł jeden przewód koncentryczny; - jeżeli odbiornik nie dysponuje sygnałem DiSEqC należy zastosować przełącznik VSP - schemat tutaj; Powrót do menu
