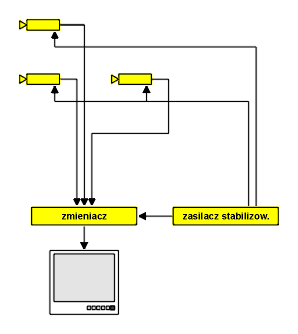

trzy kamery / zmieniacz / monitor w celu uzyskania dodatkowych informacji kliknij na wybranym urządzeniu Schemat umożliwiający podgląd z trzech dowolnych kamer w trybie pracy sekwencyjnej z różnym czasem ekspozycji dla poszczególnych kamer. Układ bardzo prosty w instalacji z możliwością rozbudowy o dodatkową kamerę. Zastosowanie w małych firmach, sklepach, biurach itp w celach prewencyjnych (np. nadzór nad pracownikami). Opis instalacji Sygnały wyjściowe z trzech kamer podłączone są do czterokrotnego zmieniacza PVM4/2 (jedno wejście zmieniacza jest wyłączone). Zmieniacz automatycznie przełącza sygnały video z poszczególnych kamer doprowadzając wybrany na wejście monitora. Istnieje możliwość regulacji czasu ekspozycji od 0.5 do 120 sek. oraz przejście ze sterowania automatycznego na ręczne. Zasilacz typu CCTV AWZ-250 jakim zasilony jest przełącznik wykorzystano również do zasilenia kamer (rozdział w zasilaczu na 5 niezależnych obwodów elektrycznych). Zasilacz pełni również funkcję zabezpieczenia przeciwzwarciowego obwodów zasilających kamery (ograniczenia pobóru prądu - 500mA dla każdego z 5 obwodów). Zaproponowane kamery kolorowe można w dowolny sposób przystosować do zakresu pola widzenia poprzez wymienne obiektywy - ogniskowe od 2,1mm do 25,0mm. Monitory LCD oraz wysoka rozdzielczość i czułość proponowanych kamer sprawi , że monitorowany obszar będzie widoczny bardzo szczegółowo, a możliwość ustawienia czasu przełączania pomiędzy kamerami dopasowuje układ do indywidualnych potrzeb. do wykonania instalacji polecamy przewód koncentryczny zintegrowany z zasilającym YaP 75-0,59/3,7+2x0,35 . O czym należy pamiętać: - przy instalacji większej ilośći kamer należy dokupić zmieniacz PVM8/2, umożliwiający rozbudowę systemu o kolejne cztery kamery - przykładowy schemat instalacji tutaj; - przewody łączące kamerę z monitorem nie powinny przekraczać długości 250m; - wizualizacja na monitorze czarno-białym warunkuje rodzaj zastosowanych kamer; - przy montażu kamer na zewnątrz należy zastosować obudowy TH847/12 lub kamery zewnętrzne. - dla zmieniacza nie ma znaczenia czy stosujemy kamery kolorowe czy B/W; Powrót do menu
