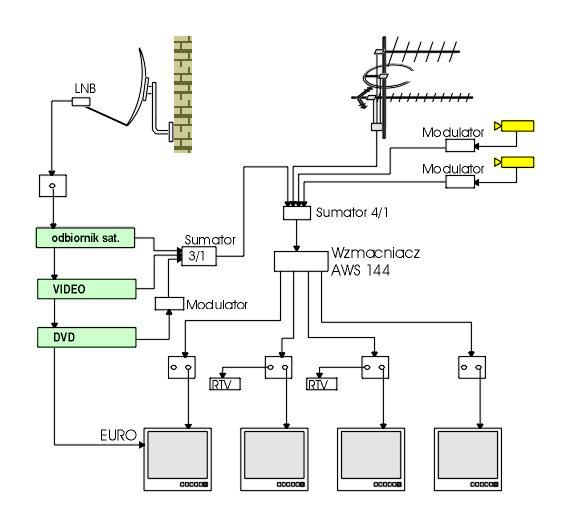

dwie kamery / modulatory + instalacjia RTV do 4 pkt. w celu uzyskania dodatkowych informacji kliknij na wybranym urządzeniu Układ umożliwia podłączenie dwóch kamer oraz dowolnego odbiornika TV-SAT, Video i DVD do instalacji RTV i odbiór poszczególnych sygnałów w czterech niezależnych pkt. Połączenie takie jest możliwe poprzez przewód zwrotny z zsumowanym sygnałem SAT, Video i DVD, który doprowadzony jest do układu anten RTV i sygnału video z kamer, a następnie do wzmacniacza antenowego z rozdzielaczem. Opis instalacji Sygnał z anteny satelitarnej doprowadzony jest poprzez gniazda instalacyjne do odbiornika satelitarnego. Do jego gniazda Euro podłączony jest szeregowo magnetowid i DVD, a następnie telewizor przewodami typu Euru/Euro. Z modulatorów odbiornika TV-SAT, Videa i DVD (wyjścia antenowe) sygnały podłączone są za pomocą sumatora F3 do instalacji antenowej. Następuje tutaj połączenie instalacji RTV i przewodu zwrotnego z dodatkowymi dwoma sygnałami video z kamer kolorowych. Aby można było dołączyć sygnały z kamer, należy zastosować modulatory MD2. Po kolejnym zsumowaniu sygnałów przy użyciu splitera F4 następuje ich wzmocnienie i rozdział na wzmacniaczu AWS144. Sygnał zostaje rozprowadzony do czterech niezależnych pkt. zakończonych gniazdami R-TV. O czym należy pamiętać: - w układzie można zastosować większą ilość dowolnych kamer CCTV dobierając odpowiednio sumator - np. dla 6 kamer spliter 8/1; - dla układu nie ma znaczenia czy zastosujemy kamery czarno-białe, czy kolorowe; - zmiana kanału na odbiorniku TV-SAT powoduje przełączenie tego kanału na wszystkich telewizorach; - przełączena kanałów na odbiorniku TV-SAT można dokonać z innego pkt. stosując przedłużacz BSR200 - schemat instalacji tutaj; - aby można było zsumować sygnał Video, TV-SAT i DVD urządzenia muszą być wyposażony w modulator, w przypadku jego braku należy go dokupić - w wersji mono MD2, lub modulator stereo MD5s; - każde dodatkowe urządzenie winno być wstrojone na wolny kanał telewizyjny; - jest to najtańsze rozwiązanie na rynku umożliwiające odbiór dla 4 pkt. telewizyjnych niezależnie z dodatkowym sygnałem CCTV; - instalacja do samodzielnego wykonania bez zastosowania drogich multiprzełączników. Powrót do menu
