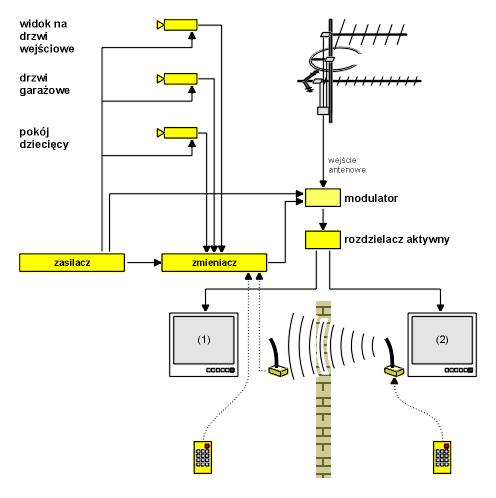

Opis układu:
Wyjścia trzech kamer podłączone są do zmieniacza czterokrotnego, który przełącza
sygnały z poszczególnych kamer doprowadzając wybrany z nich do modulatora CCTV.
Zamienia on sygnał niskiej częstotliwości na sygnał wysokiej
częstotliwości w zakresie kanałów telewizyjnych i umożliwia dołączenie go do
istniejącej instalacji RTV. Sterowanie zmieniaczem odbywa się przy pomocy pilota
podczerwieni. Istnieje możliwość obsługi zmieniacza kamer z innego pomieszczenia
po zastosowaniu bezprzewodowego przedłużacza pilotów.
Jeżeli instalacja RTV wykonana jest dla większej ilość odbiorników
to sygnał
z kamer dostępny będzie na każdym z nich.
Proponowane rozwiązanie daje dużą oszczędność kosztów oraz znacznie upraszcza montaż
(instalacja do wykonania we własnym zakresie). Układ rozbudować można do 4 kamer
po załączeniu czwartego wejścia zmieniacza, do 8 kamer dla zmieniacza ośmiokrotnego,
a nawet do 64 kamer przy podłączeniu sekwencyjnym 9 zmieniaczy.
Zastosowane kamer w obudowach o dużej szczelności umożliwia ich montaż zarówno na
zewnątrz jak i wewnątrz budynku, zaś ich jedynym ograniczeniem jest kąt widzenia
(brak możliwości użycia obiektywu o innej ogniskowej) oraz elektroniczna przysłona
zawężająca widoczność w bardzo skrajnych warunkach oświetlenia. Istnieje oczywiście
możliwość zastosowania kamery z obiektywem z ręczną regulacją ogniskowej i automatyczną
przysłoną, umieszczonej w obudowie zewnętrznej z grzałką i termostatem.
Zastosowanie w domach jednorodzinnych, małych firmach itp., wyposażonych w instalację RTV.
