Opis układu:

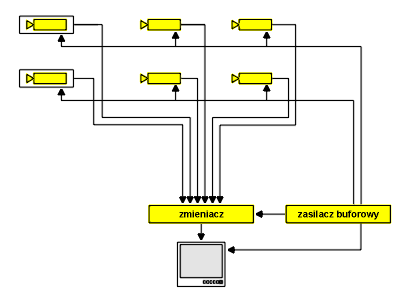

Wyjścia 6 kamer podłączone zostały do
zmieniacza obrazu, który w zadanym przez operatora czasie przełącza
obrazy z kamer i wyświetla je na monitorze (z ośmiu kanałów
zmieniacza dwa są wyłączone). Istnieje możliwość przełączenia
zmieniacza z trybu automatycznego na ręczny zatrzymując obraz z
dowolnej kamery. Dwie kamery zewnętrzne zostały wyposażone w
obiektywy z automatyczną regulacją przysłony (auto irys) które
sprawiają, że przy skrajnych warunków oświetlenia (słoneczny
dzień-pochmurny wieczór) przysłona obiektywu jest w sposób
automatyczny regulowana dostosowując obraz do panującego natężenia
oświetlenia, a tym samym zapewniając szczegółowy obraz i doskonałą
głębię ostrości. Kamery zewnętrzne zamontowane są w obudowach
gwarantujących poprawną pracę przy zmiennych warunkach
atmosferycznych (grzałki obudów z termostatami załączają się do
pracy przy temperaturach spadających poniżej 6 st. działając przeciw
zamgleniu obiektywów i utrzymujących stałą temperaturę pracy kamer).
Kamery ,monitor, zmieniacz i grzałki z termostatami obudów kamer
zewnętrznych podłączone są do zasilacza buforowego 3A (5A)
wyposażonego w akumulator podtrzymujący zasilanie układu. Umożliwia
to prowadzenie obserwacji przy całkowitym zaniku napięcia
zasilającego zewnętrznego. Istotną rolę odgrywa również zasilanie
wszystkich elementów układu z jednego punktu - nie powstają tzw.
pętle wspólnych mas wprowadzających zakłócenia sygnału video. W
systemie zastosowano uchwyty mocujące kamery wyposażone w mikrofony,
umożliwiające prowadzenie podsłuchu (zmieniacz sekwencyjnie
przełącza tory audio odbierane na monitorze wyposażonym w głośniki).
Układ można rozbudować o kolejne 2 kamery oraz dodatkowy monitor12".
Zastosowanie dla obiektów magazynowo-produkcyjnych i wykorzystywanych przez ochronę
obiektu.
