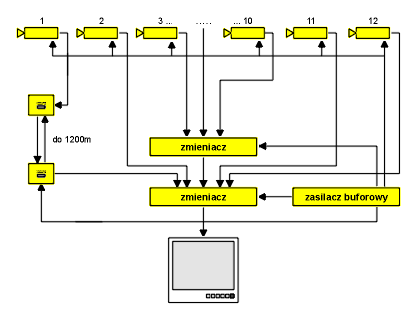

Opis układu:
Wyjścia kamer podłączone są do dwóch zmieniaczy sekwencyjnych pracujących synchronicznie.
Zmieniacze umożliwiają przełączanie pomiędzy kamerami z czasem ekspozycji od 0,5sek.
do 99sek. programowanym dowolnie dla poszczególnych kamer oraz przejście na sterowanie
ręczne z możliwością wyboru obrazu z dowolnych kamer. Z chwilą przełączenia 7 kamer
na pierwszym zmieniaczu układ kamer zostaje automatycznie przełączony na kolejny
zmieniacz, zaś po przejściu wszystkich załączonych wejść video (w tym przypadku 5)
następuje automatyczne przełączenie do pierwszego zmieniacza. Do każdego wejścia
zmieniacza nadrzędnego (max 8x) można podłączyć jeden zmieniacz podrzędny (max 8x)
co przy 9 zmieniaczach daje możliwość podłączenia 64 kamer. Układ przewidziany jest
do monitoringu rozległych obszarów przekraczających nawet 1000m. Dla odcinków
przekraczających 350mb należy zastosować układ do transmisji sygnału video po skrętce
4 parowej (w powyższym schemacie przykładowo dla kamery 1). Układ nadajnika i odbiornika
wzmacnia sygnał video korygując straty sygnału powstające na długim odcinku przewodu,
a także dopasowuje impedancję 75ohm przewodu koncentrycznego do impedancji ok.
115ohm dla skrętki. Dodatkowe pary przewodu mogą być wykorzystane do podłączenia
sygnału audio, czujki alarmowej oraz zasilania. Zaletą powyższego układu jest bardzo
niski koszt zmieniaczy i bardzo prosta instalacja - wadą zaś brak możliwości obserwacji
z kilku kamer jednocześnie . Również ewentualny zapis video na magnetowidzie może
niewystarczająco zarchiwizować występujące zdarzenia (przegląd obrazów z 12 kamer
dla 5 sekund czasu ekspozycji zajmuje 1minutę). Należy również pamiętać o dodatkowym
koszcie obudów zewnętrznych w przypadku instalacji kamer na zewnątrz oraz ewentualnych
obiektywach z automatyczną przysłoną.
Instalacja układu idealna dla rozległego obiektu z ograniczoną ilością pracowników ochrony.
