Opis układu:

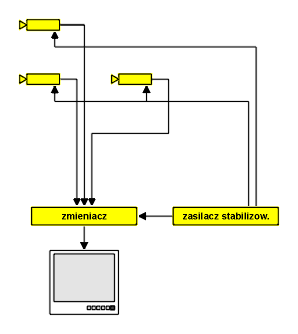

Sygnały wyjściowe z kamer podłączone są do zmieniacza czterokrotnego
(jedno wejście zmieniacza jest wyłączone). Zmieniacz automatycznie przełącza sygnały
video z poszczególnych kamer doprowadzając wybrany na wejście monitora. Istnieje
możliwość regulacji czasu ekspozycji od 0.5 do 120 sek. oraz przejście ze sterowania
automatycznego na ręczne. Zasilacz typu ZS12/1000 jakim zasilony jest przełącznik
wykorzystano również do zasilenia kamer - poprzez gniazda przelotowe w zmieniaczu.
Przełącznik pełni również funkcję zabezpieczenia przeciwzwarciowego obwodów zasilających
kamery gdyż gniazda przelotowe zasilania wyposażone są w układ ograniczające
pobór prądu - 350mA.
Zaproponowane kamery można w dowolny sposób przystosować do zakresu pola widzenia
poprzez wymienne obiektywy - ogniskowe od 2,1mm do 25,0mm. Stosując zaś obiektywy
z ręczną regulacją przysłony (manual irys) dostosować do zmiennych warunków oświetlenia.
Monitor 12" B/W o rozdzielczości do 1000LTV oraz wysoka rozdzielczość i czułość
proponowanych kamer sprawi , że monitorowany obszar będzie widoczny bardzo szczegółowo,
a możliwość ustawienia czasu przełączania pomiędzy kamerami dopasowuje układ do
indywidualnych potrzeb. Przy właściwej kompletacji dostarczonego materiału układ
bardzo prosty w instalacji. Istnieje również możliwość rozbudowy o dodatkową kamerę.
Zastosowanie w małych firmach w celach prewencyjnych (np. nadzór nad pracownikami)
